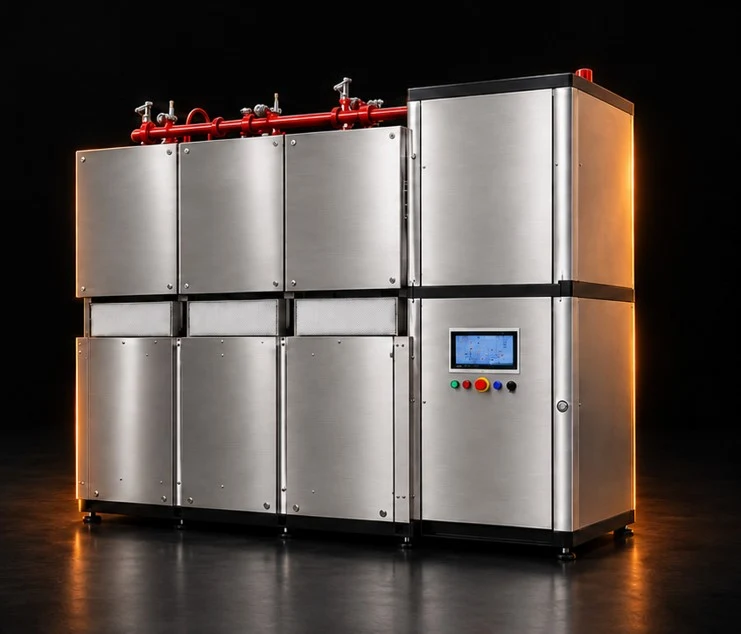

Иллюстративное изображение. Исполнение уточняется по проекту.Модульная система термической обработки с паровым нагревом. Готовые блоки объединяются на объекте, а производительность увеличивается добавлением модулей.
Выберите номер на изображении или название узла, чтобы узнать его назначение.
Показана компоновка с тремя парами модулей накопления и обработки.
Принимают поступающие с объекта стоки перед термической обработкой. В показанной компоновке модули накопления расположены в верхнем ряду.
Накопление и обработка размещены в отдельных модулях.
Стоки проходят нагрев паром и выдержку при заданной температуре. Модули обработки расположены под модулями накопления и работают под управлением автоматики.
Модульное расширение позволяет увеличивать производительность системы.
Объединяет систему управления, охлаждение и фильтрацию. Связывает технологические модули с инженерными ресурсами объекта.
Источник пара — сеть объекта или парогенератор по комплектации.
Оператор наблюдает за работой установки через панель управления. Автоматика согласует операции технологических модулей и контролирует параметры процесса.
Панель оператора встроена в инженерный модуль.
От 1,5 до 9 м³ в сутки. Добавляйте модули накопления и обработки, расширяйте систему с одной или с двух сторон инженерного модуля.
| Производительность | от 1,5 до 9 м³ в сутки |
|---|---|
| Метод / принцип | Термический / циклический |
| Способ нагрева | Пар |
| Температура обработки | 132 ± 2 °C |
| Время экспозиции | 60–90 минут |
| Температура сброса | Не более 40 °C |
| Модули обработки | От 1 до 6 |
| Инженерный модуль (Ш × Г × В) | 750 × 1500 × 2400 мм |
| Модуль накопления (Ш × Г × В) | 750 × 1500 × 1200 мм |
| Модуль обработки (Ш × Г × В) | 750 × 1500 × 1000 мм |
Мойка внутренних поверхностей без разборки оборудования. Мобильная установка на колёсной раме подключается к обслуживаемой системе; состав и режимы мойки согласовываются при проектировании.
Поддон для сбора возможных протечек. Исполнение и размещение определяются компоновкой установки.
Перекачка стоков, когда их подача самотёком невозможна. Подбор зависит от отметок подключения и условий объекта.

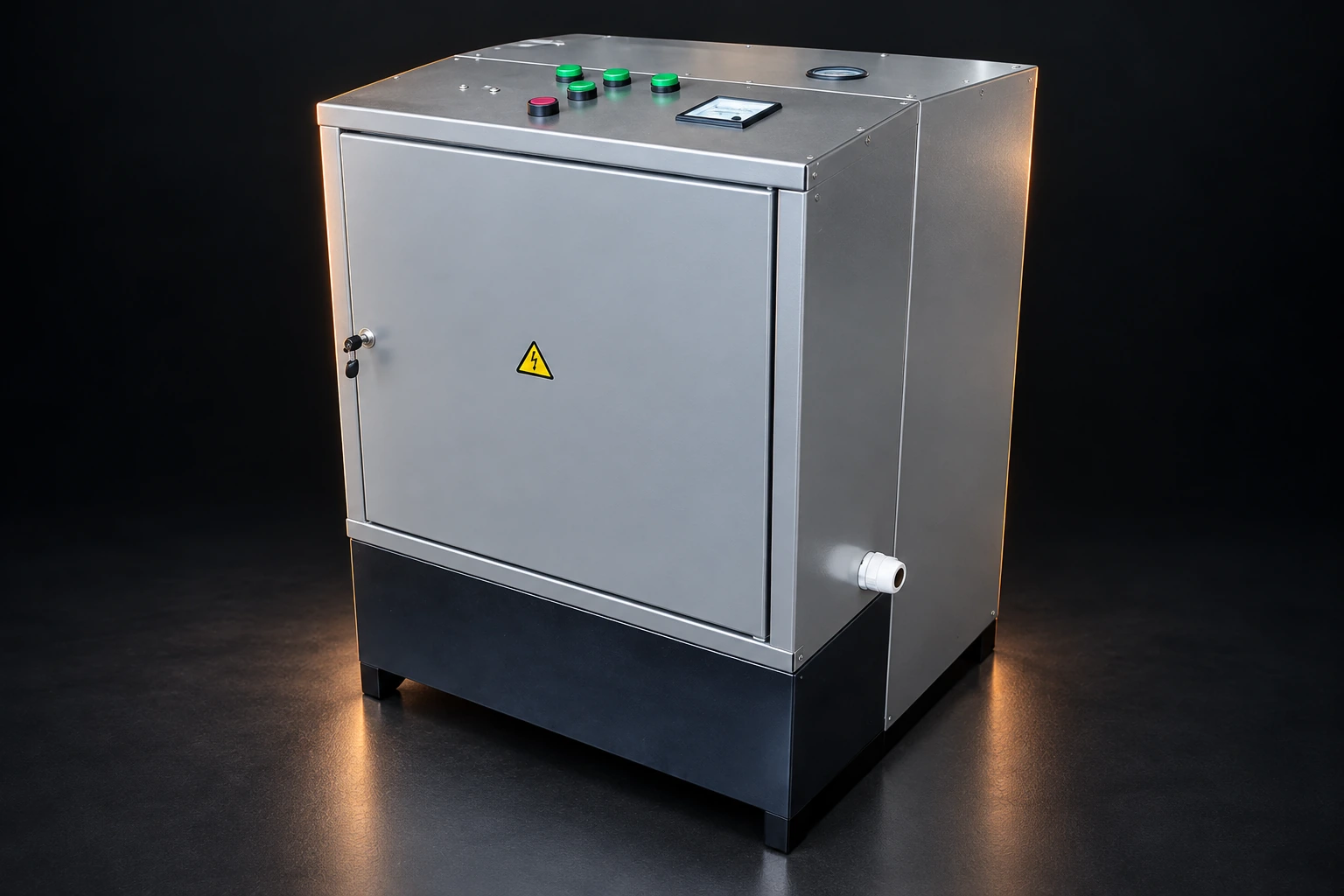

Источник пара для нагрева стоков в СТОС MIDI. Производительность согласовывается с потребностью установки.
Объекты со средним расходом стоков и перспективой роста. При проектировании проверяются наличие пара или возможность размещения парогенератора, вода, сжатый воздух и электрические мощности.
Выбор режима зависит от состава стоков, биологической опасности, суточного и пикового расхода. Окончательное решение принимается после обследования объекта и проектного расчёта.
Состав проверок и конструкция узлов уточняются для фактического исполнения системы.
Производитель оставляет за собой право изменять характеристики и конструкцию. Габариты модулей указаны без выступающих элементов; условия размещения, ресурсы и комплектация уточняются по проекту.
