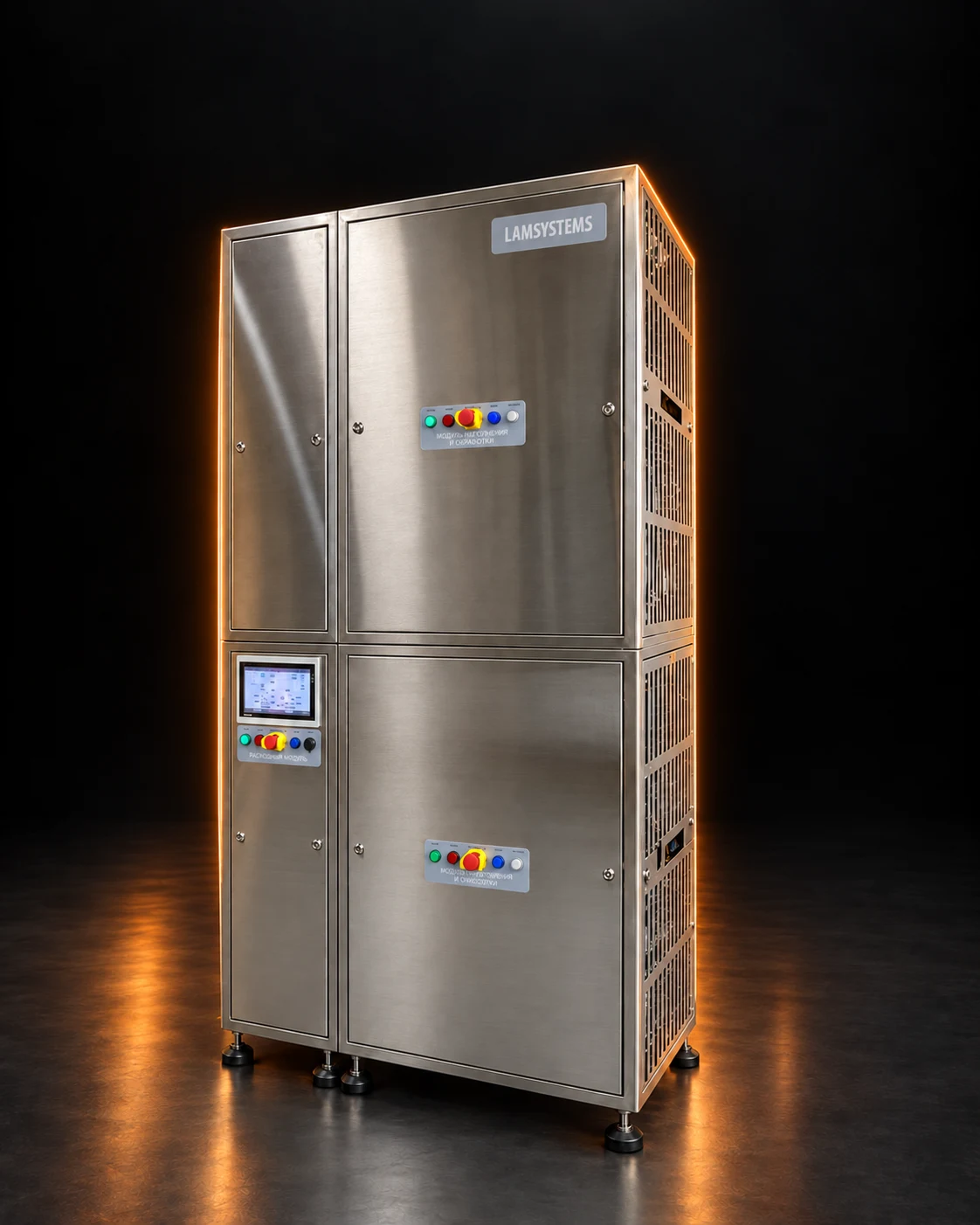

Иллюстративное изображение. Исполнение уточняется по проекту.Серийные модули для циклического термического обеззараживания стоков. Электрический нагрев без применения пара и возможность поэтапного увеличения производительности.
Выберите номер на изображении или название узла, чтобы узнать его назначение.
Показана компоновка с двумя модулями накопления и обработки.
Каждый модуль принимает стоки и выполняет полный цикл термической обработки. Электрический ТЭН нагревает содержимое ёмкости; автоматика контролирует нагрев и выдержку.
Производительность увеличивается добавлением модулей обработки.
Объединяет вспомогательные узлы, необходимые для работы модулей обработки: гидрозатвор, охлаждение и фильтрацию. Здесь размещается система управления установкой.
Для MINI не требуется источник пара.
Панель оператора показывает состояние установки. Автоматика получает сигналы от контрольно-измерительных приборов и управляет последовательностью операций.
Панель управления находится на инженерном модуле.
От одного до четырёх модулей обработки. Посмотрите, как установка расширяется в ширину и в высоту, и сравните две компоновки на 0,5 м³/сут.
| Производительность | от 0,25 до 1 м³ в сутки |
|---|---|
| Метод / принцип | Термический / циклический |
| Способ нагрева | Электрический ТЭН |
| Температура обработки | 132 ± 2 °C |
| Время экспозиции | 60–90 минут |
| Температура сброса | Не более 40 °C |
| Модули обработки | От 1 до 4 |
| Установочная мощность | 3,5 / 6,5 / 9,5 / 12,5 кВт |
| Модуль накопления и обработки (Ш × Г × В) | 800 × 750 × 1150 мм |

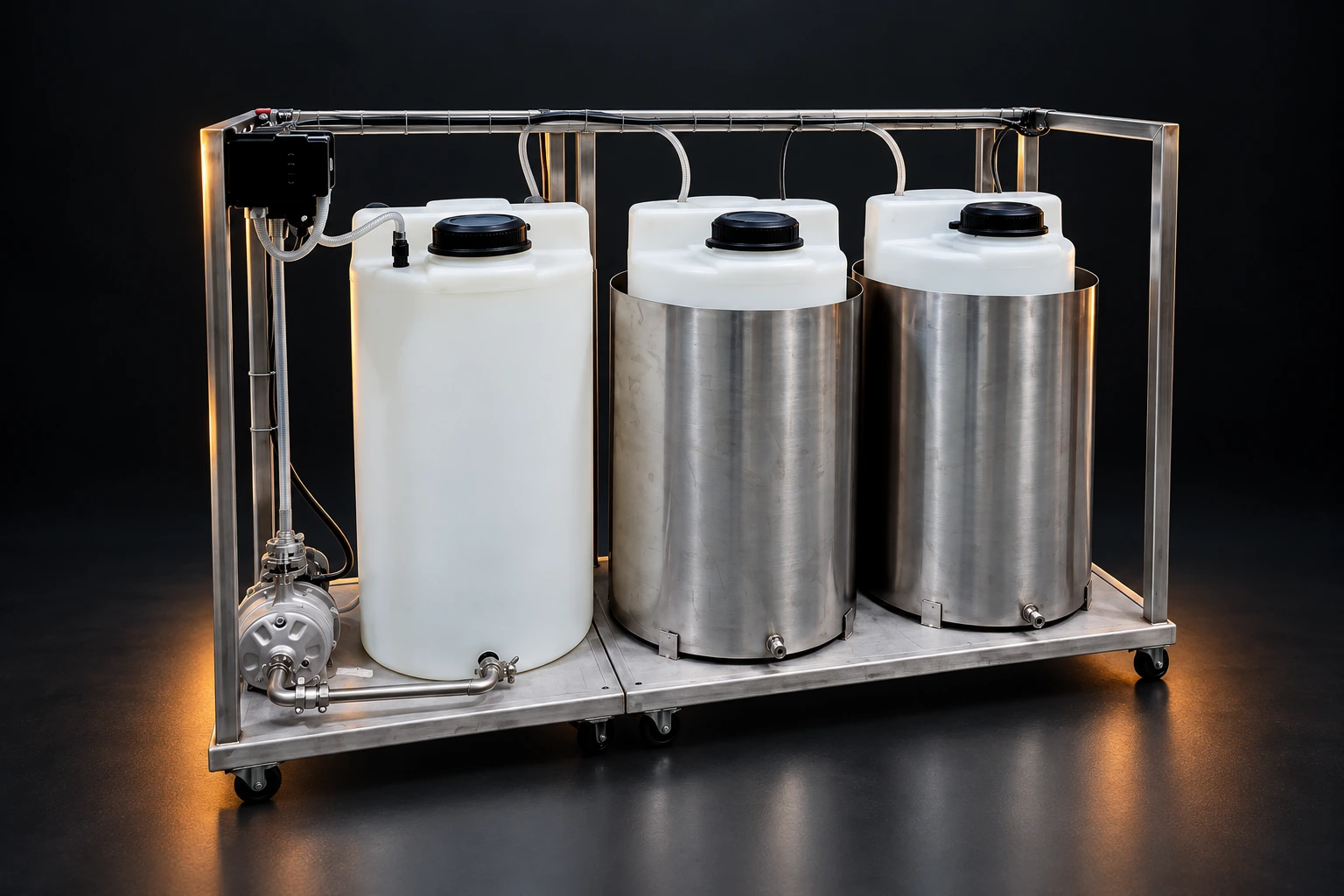

Мойка внутренних поверхностей без разборки оборудования. Мобильная установка на колёсной раме подключается к обслуживаемой системе; состав и режимы мойки согласовываются при проектировании.

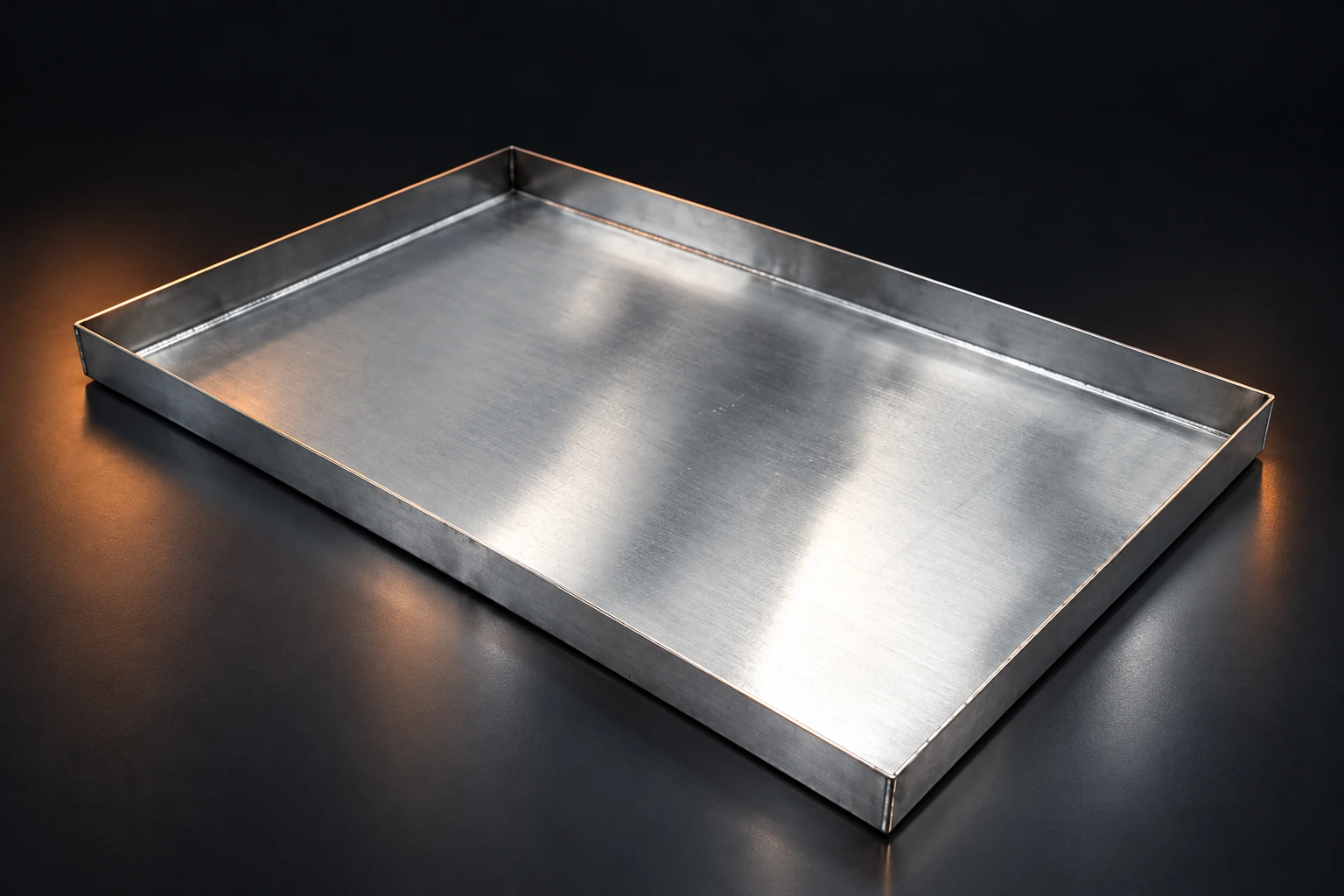

Поддон для сбора возможных протечек. Исполнение и размещение определяются компоновкой установки.
Перекачка стоков, когда их подача самотёком невозможна. Подбор зависит от отметок подключения и условий объекта.
Лаборатории и небольшие производства, в том числе реконструируемые объекты с ограниченной площадью. Требуются электропитание, вода для охлаждения и сжатый воздух.
Выбор режима зависит от состава стоков, биологической опасности, суточного и пикового расхода. Окончательное решение принимается после обследования объекта и проектного расчёта.
Состав проверок и конструкция узлов уточняются для фактического исполнения системы.
Производитель оставляет за собой право изменять характеристики и конструкцию. Габариты модулей указаны без выступающих элементов; условия размещения, ресурсы и комплектация уточняются по проекту.
