ИНЖЕНЕРИЯ / СОСТАВ СИСТЕМЫ

Как устроена
система УНОС

Непрерывная термическая обработка стоков: накопление, нагрев, выдержка и охлаждение с возвратом тепла в процесс.

ОБЩАЯ КОМПОНОВКАУНОС

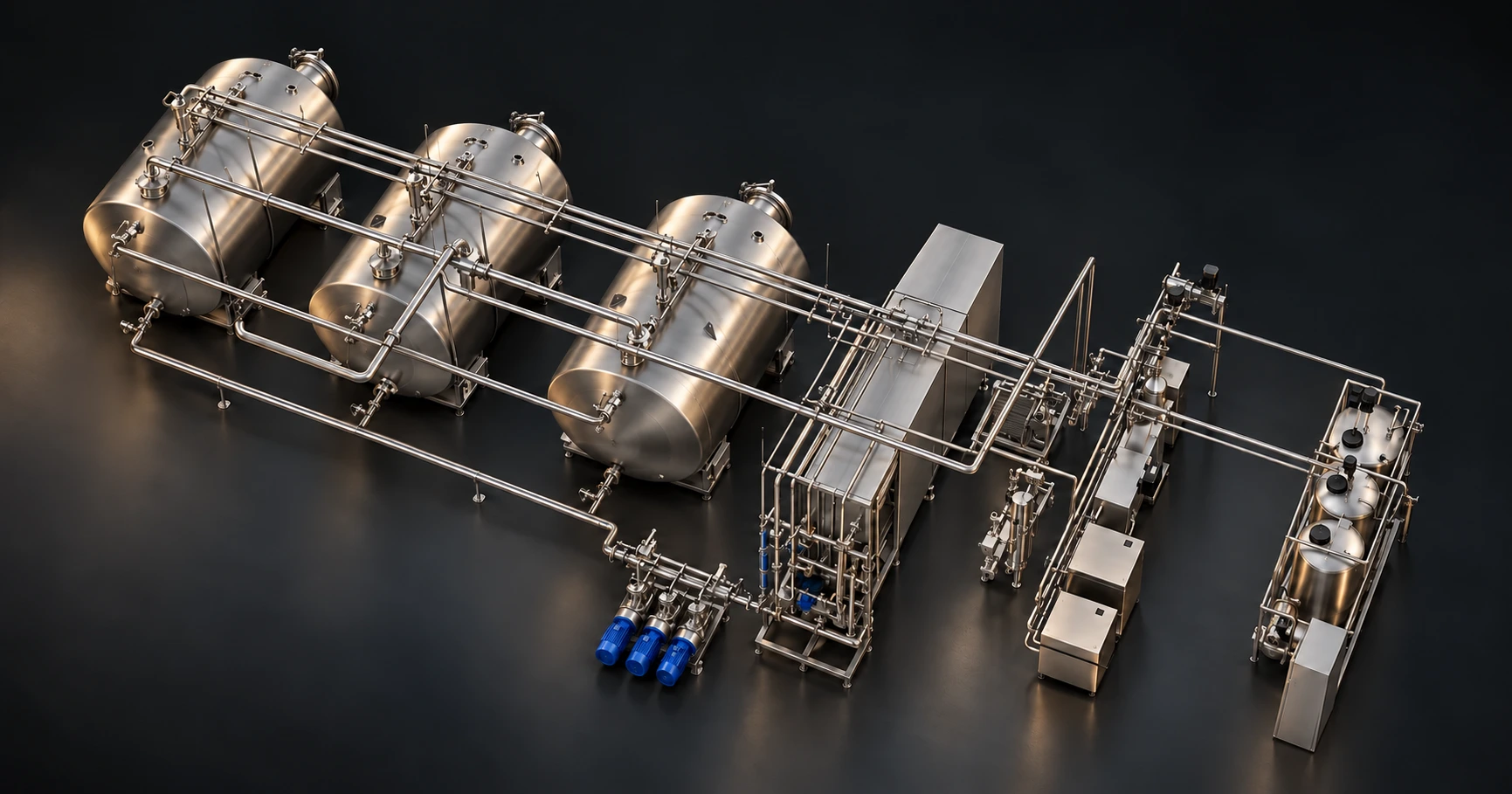

Общая компоновка УНОС: три накопительные ёмкости, технологический контур и инженерные системы

Иллюстративная компоновка. Выберите узел, чтобы увидеть его изображение и назначение. Состав и размещение оборудования зависят от проекта. Аварийный сбор размещается на уровне пола отдельно от показанной компоновки.

Единая система.
Разные задачи узлов.

Основной контур обрабатывает стоки. Инженерные системы обеспечивают пар, воздух и мойку, а автоматика согласует работу оборудования.

Принцип работы
ПАРАМЕТРЫ СИСТЕМЫ

Технические характеристики

Производительностьот 8 до 32 м³ в сутки*
ИсполнениеСтационарное
Метод / принципТермический / непрерывный
Способ нагреваПар
Температура в выдерживателеНе менее 143 °C
Время экспозиции10 минут
Температура сбросаНе более 40 °C
КомпоновкаПо индивидуальным требованиям

* Производительность указана для одной линии УНОС. Система обеззараживания может оснащаться несколькими линиями УНОС; их производительность суммируется.

Производительность, комплектация и условия размещения уточняются при проектировании.

СОСТАВ И НАЗНАЧЕНИЕ

Узлы системы УНОС

13 функциональных узлов — от приёма стоков до управления и аварийного сбора.

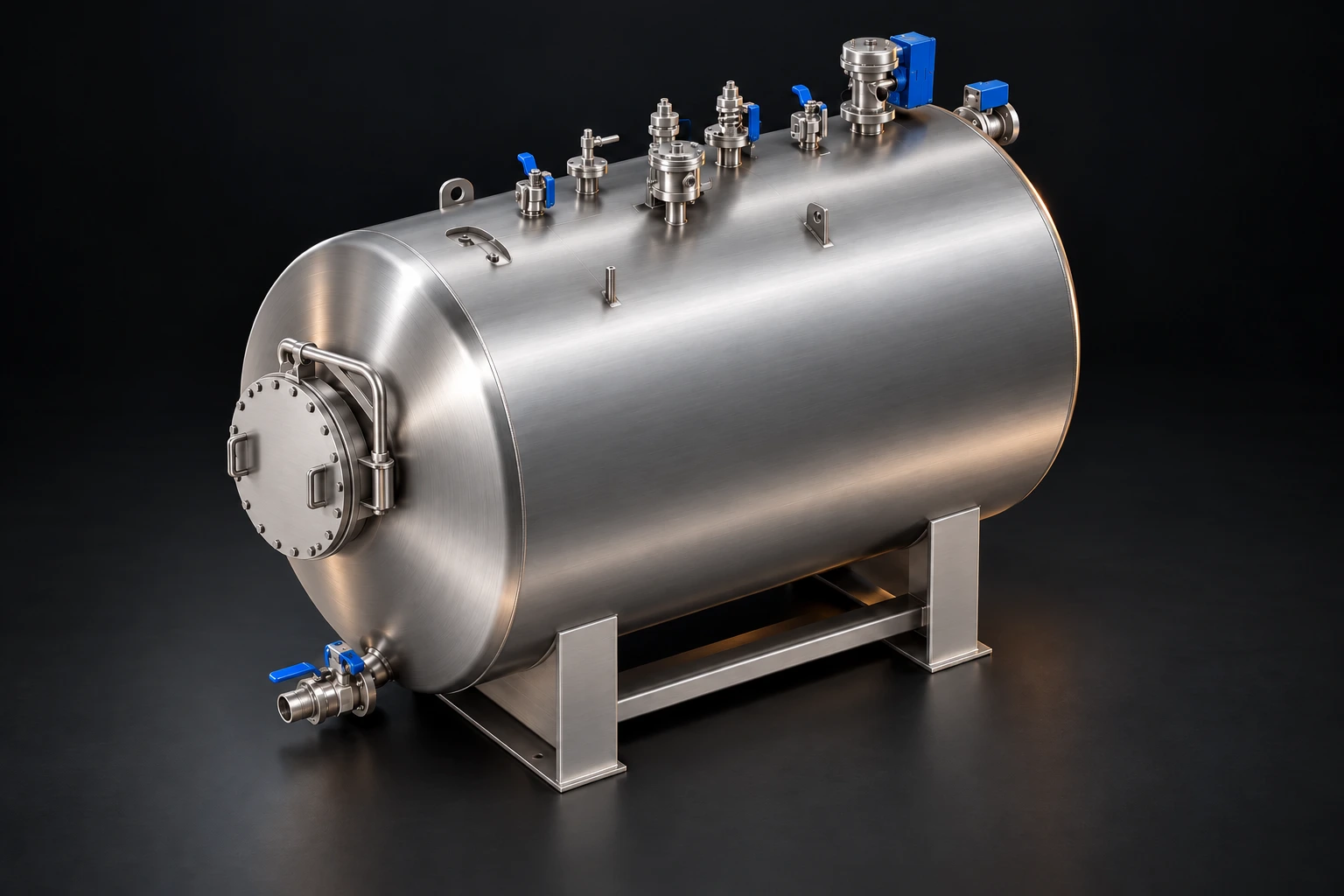

Накопление стоков01 / Поток стоков

Накопление стоков

Принимает поступающие стоки и создаёт запас перед обработкой.

Состав и назначение

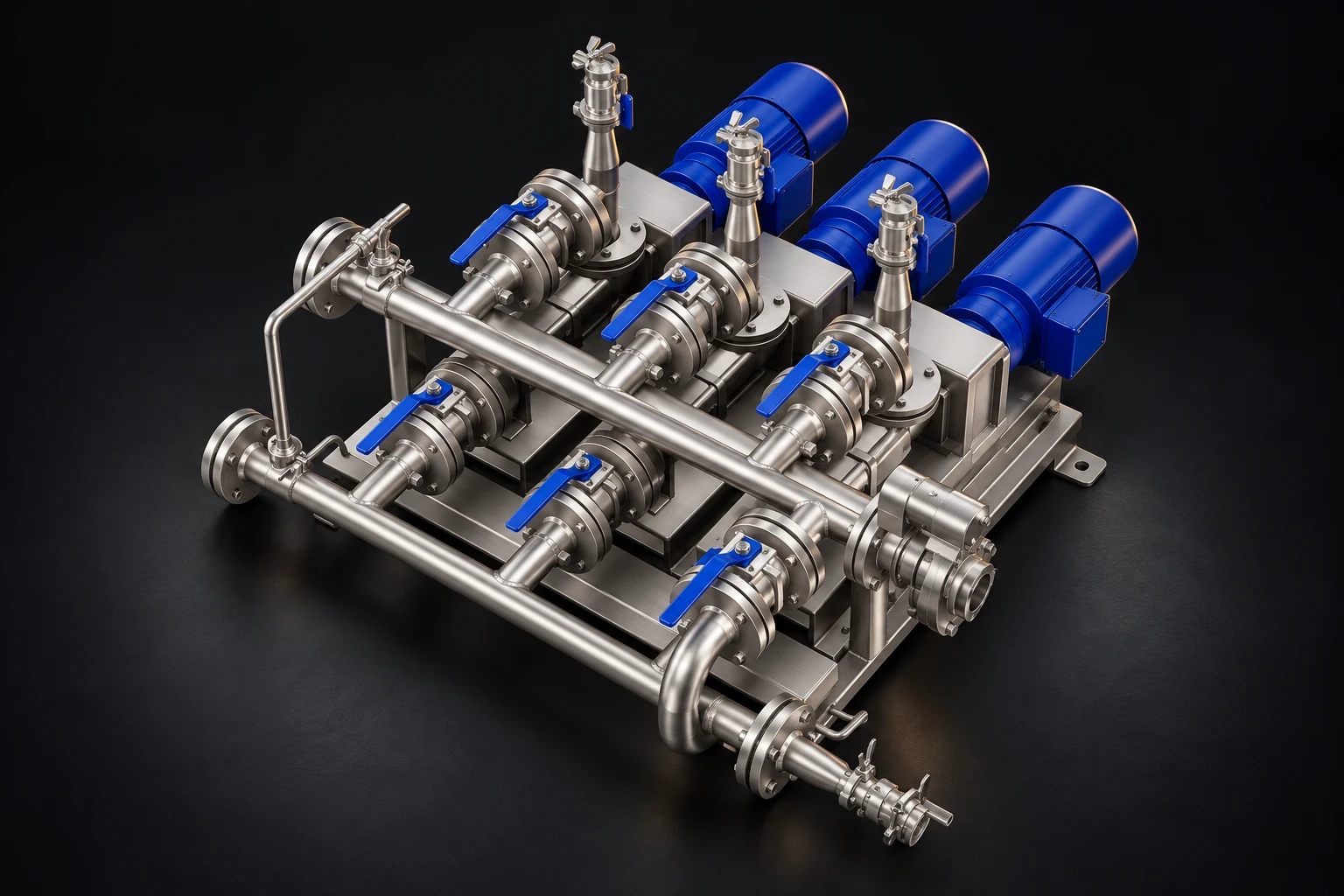

Подача в технологический контур02 / Поток стоков

Подача в технологический контур

Перемещает стоки через последовательные ступени обработки.

Состав и назначение

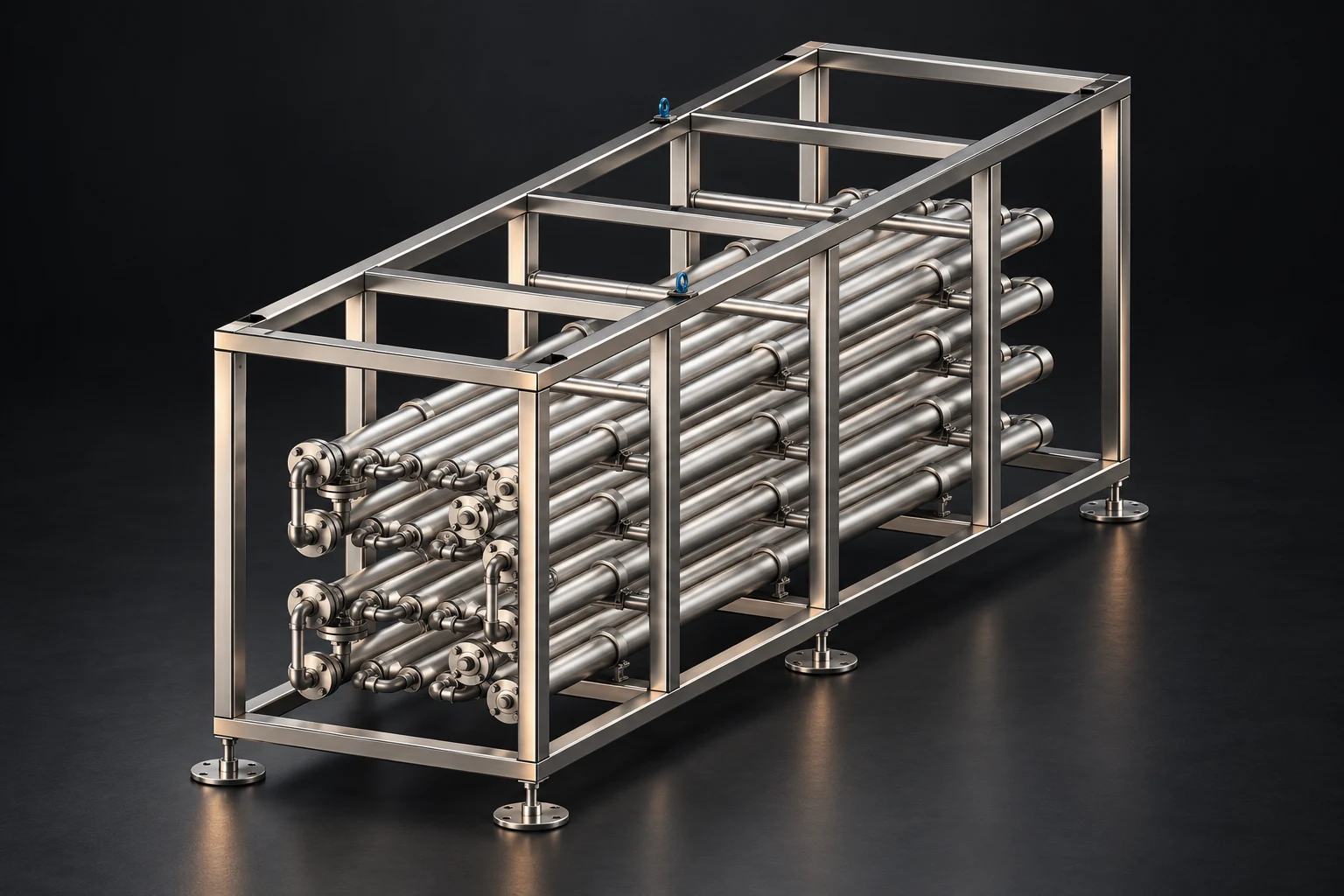

Рекуперация тепла03 / Поток стоков

Рекуперация тепла

Использует тепло обработанных стоков для предварительного нагрева поступающих.

Состав и назначение

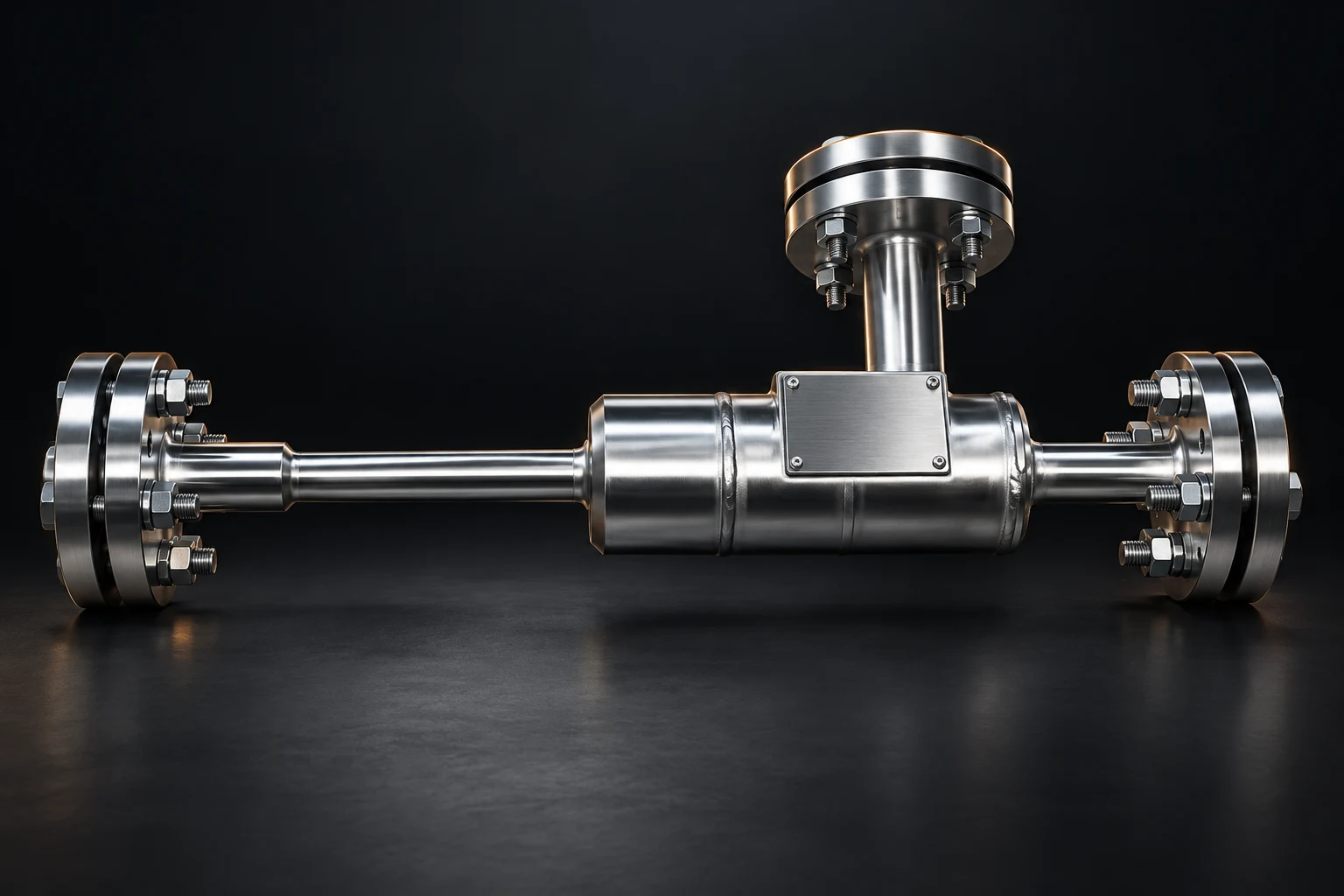

Нагрев насыщенным паром04 / Поток стоков

Нагрев насыщенным паром

Доводит предварительно нагретые стоки до температуры обработки.

Состав и назначение

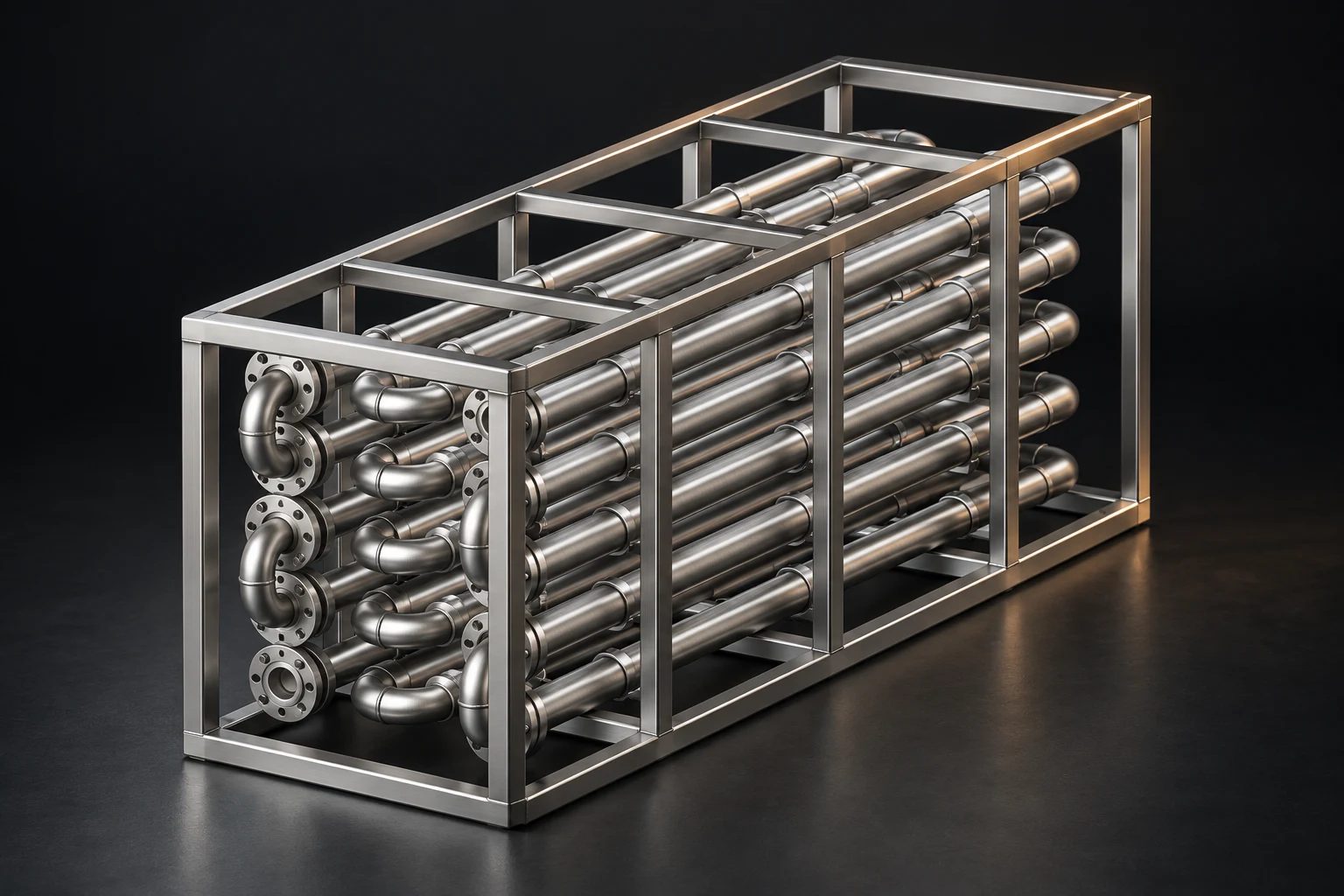

Выдерживатель05 / Поток стоков

Выдерживатель

Обеспечивает необходимое время движения стоков при заданной температуре.

Состав и назначение

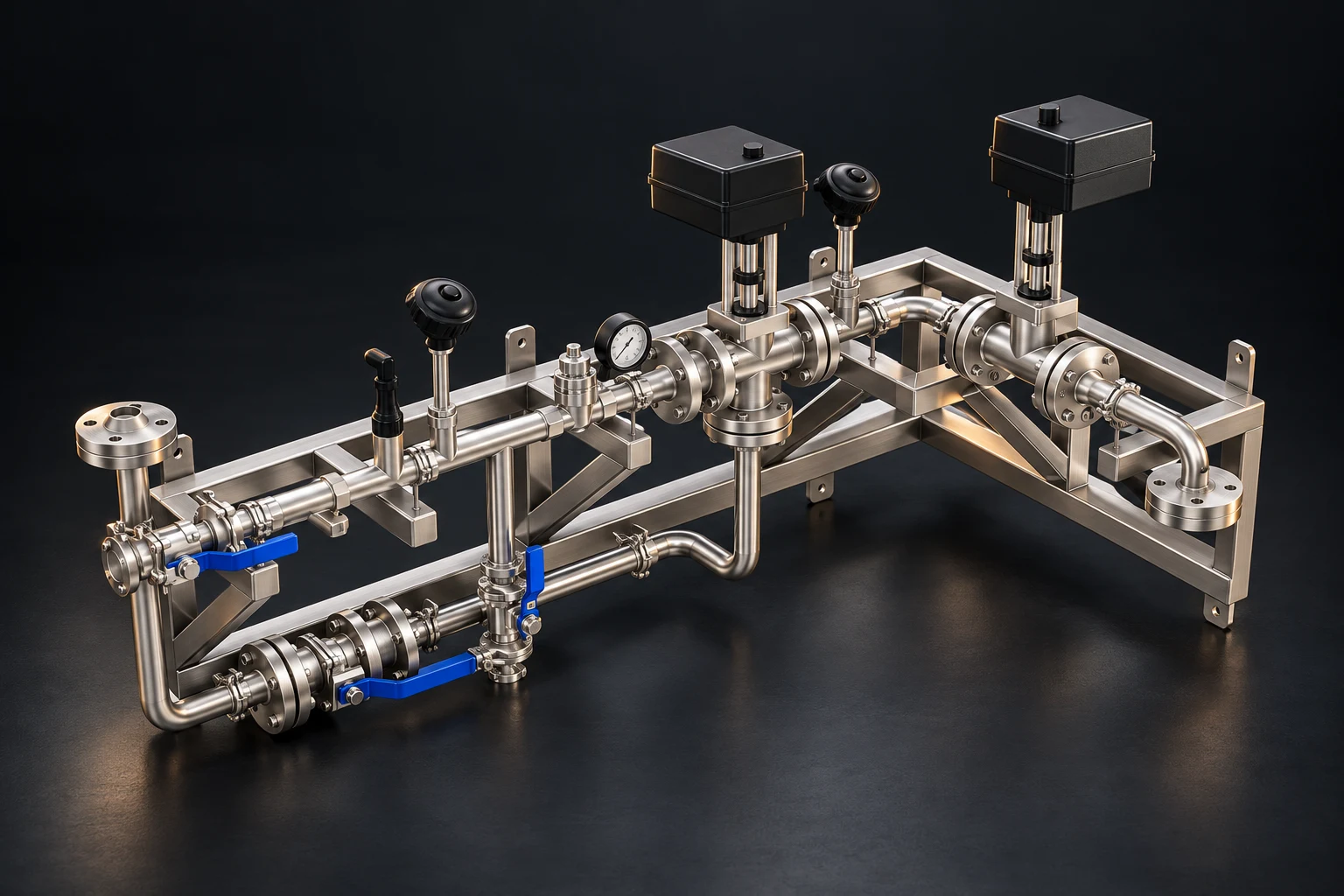

Захолаживатель06 / Поток стоков

Захолаживатель

Доводит обработанные стоки до допустимой температуры перед канализацией.

Состав и назначение

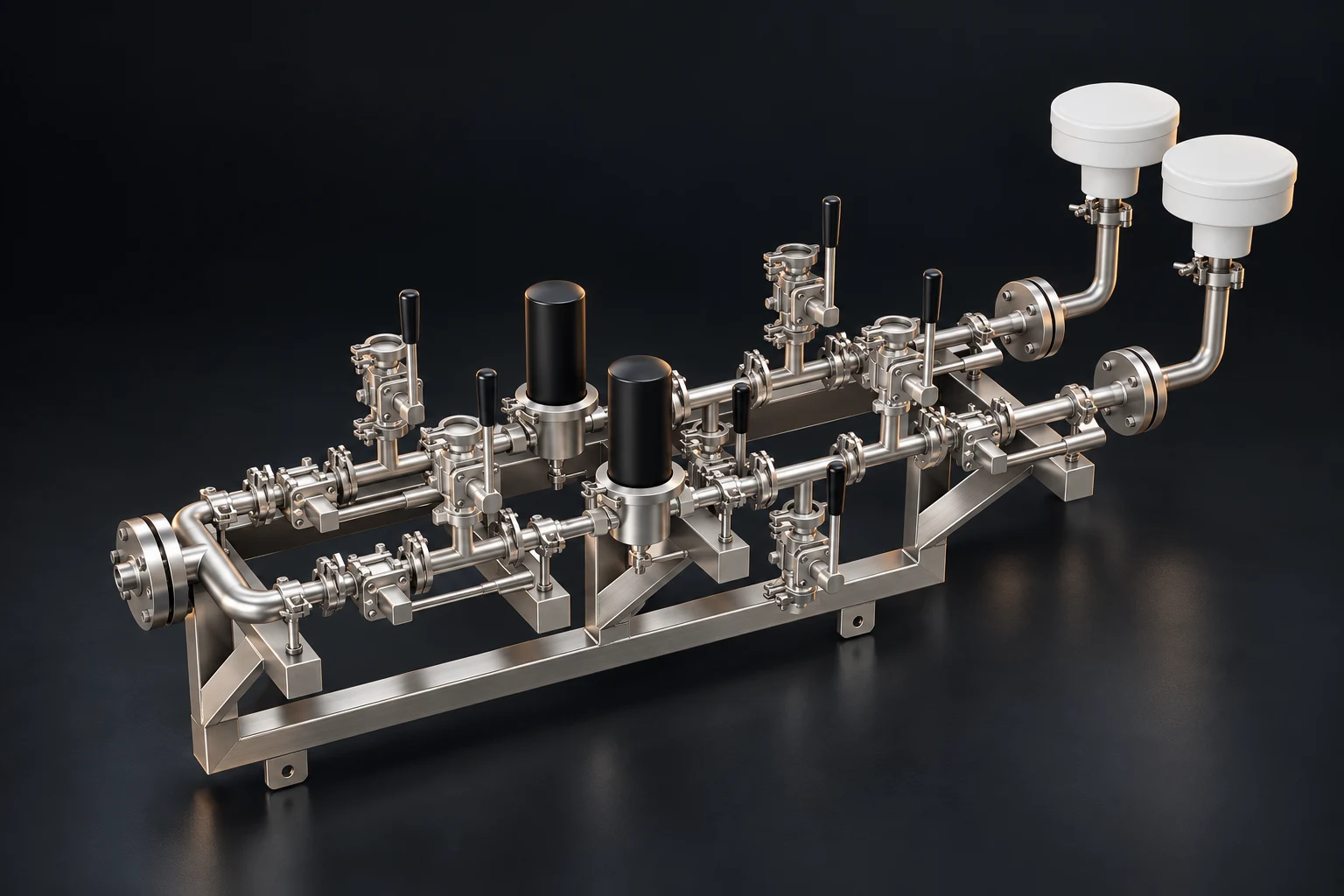

Узел дыхания07 / Инженерные среды

Узел дыхания

Компенсирует изменение давления при заполнении и опорожнении ёмкостей.

Состав и назначение

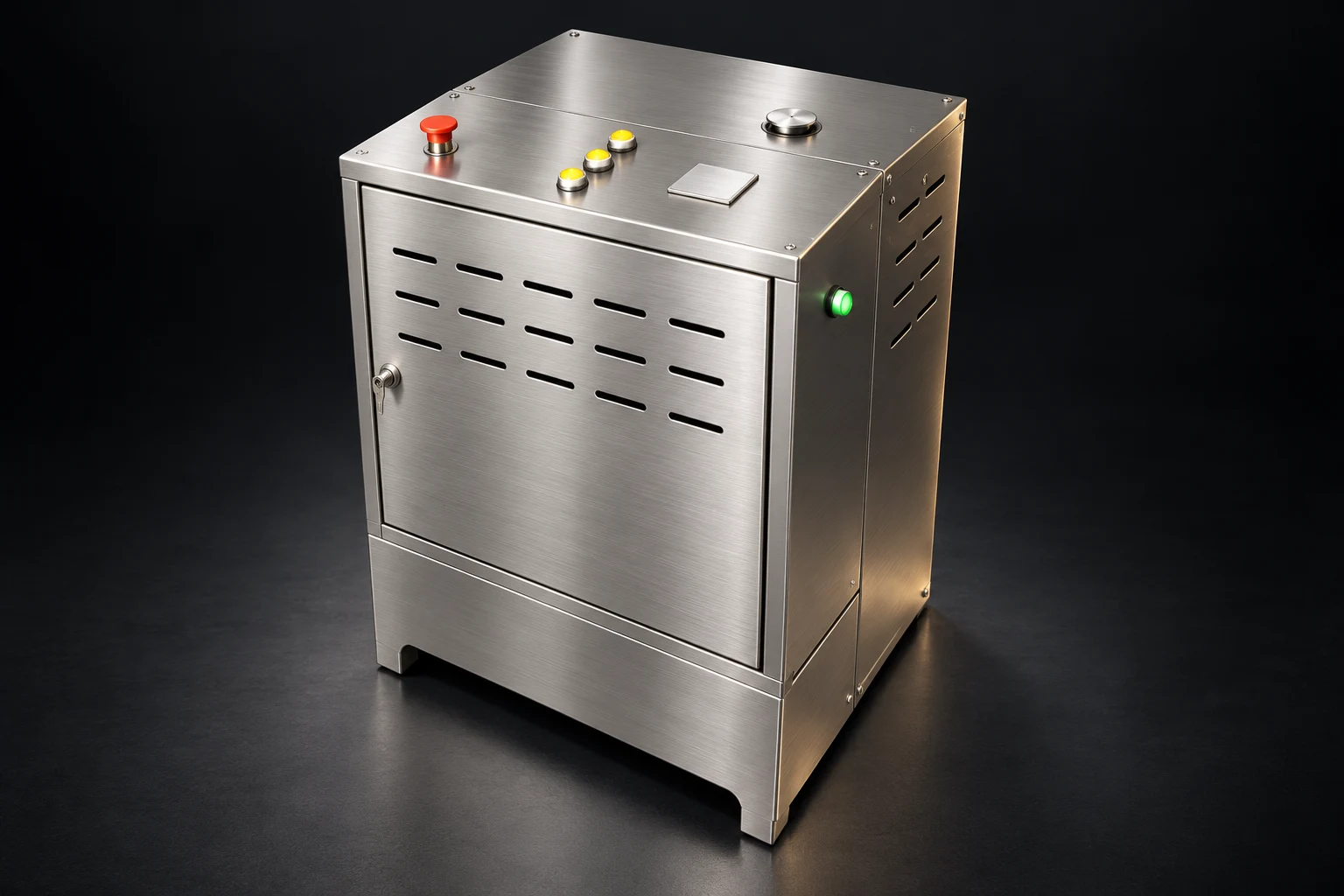

Пароснабжение и водоподготовка08 / Инженерные среды

Пароснабжение и водоподготовка

Обеспечивает насыщенный пар для нагревателя и предусмотренной обработки оборудования.

Состав и назначение

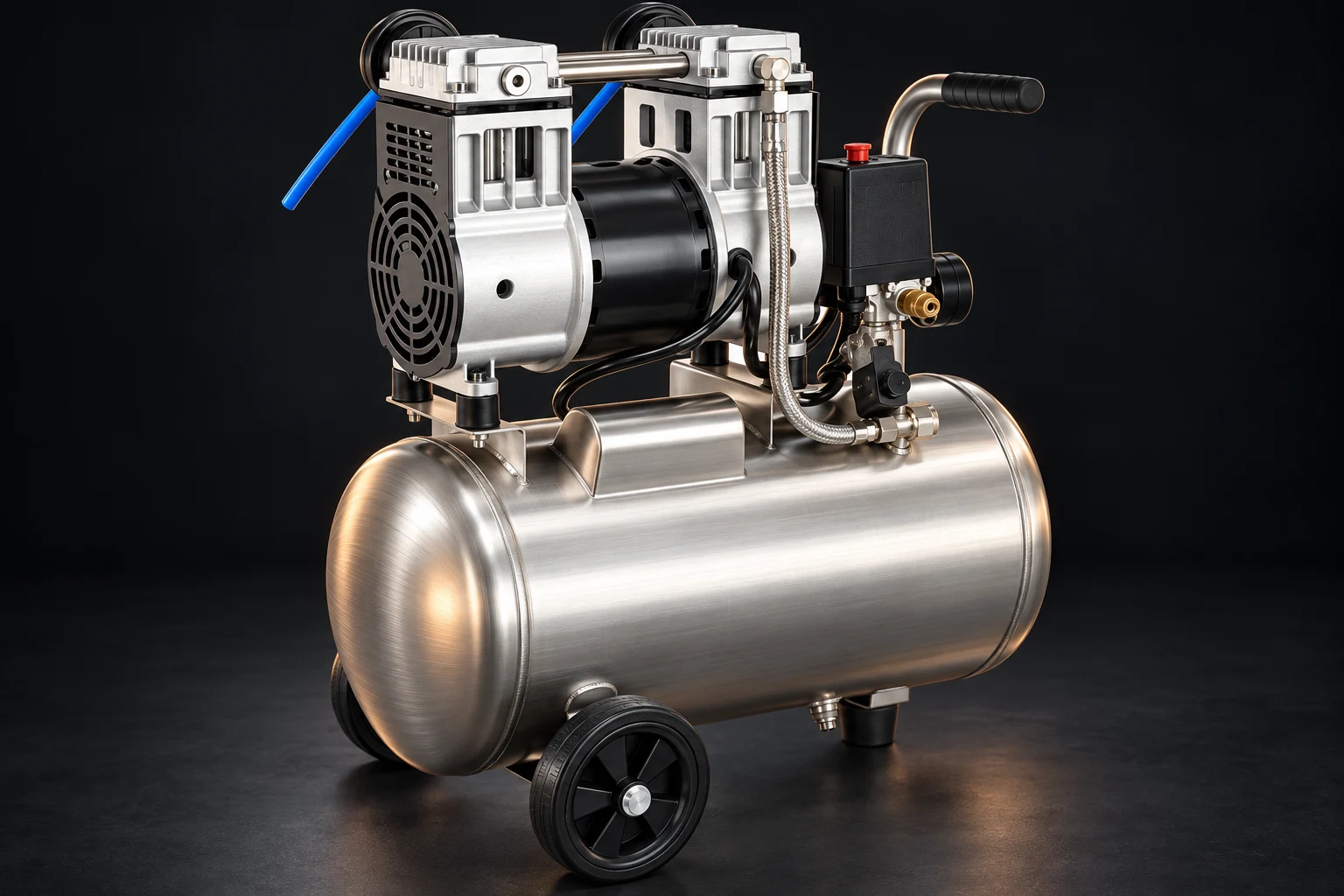

Сжатый воздух и пневмоуправление09 / Инженерные среды

Сжатый воздух и пневмоуправление

Приводит в действие пневматические клапаны и поддерживает предусмотренные операции с контуром.

Состав и назначение

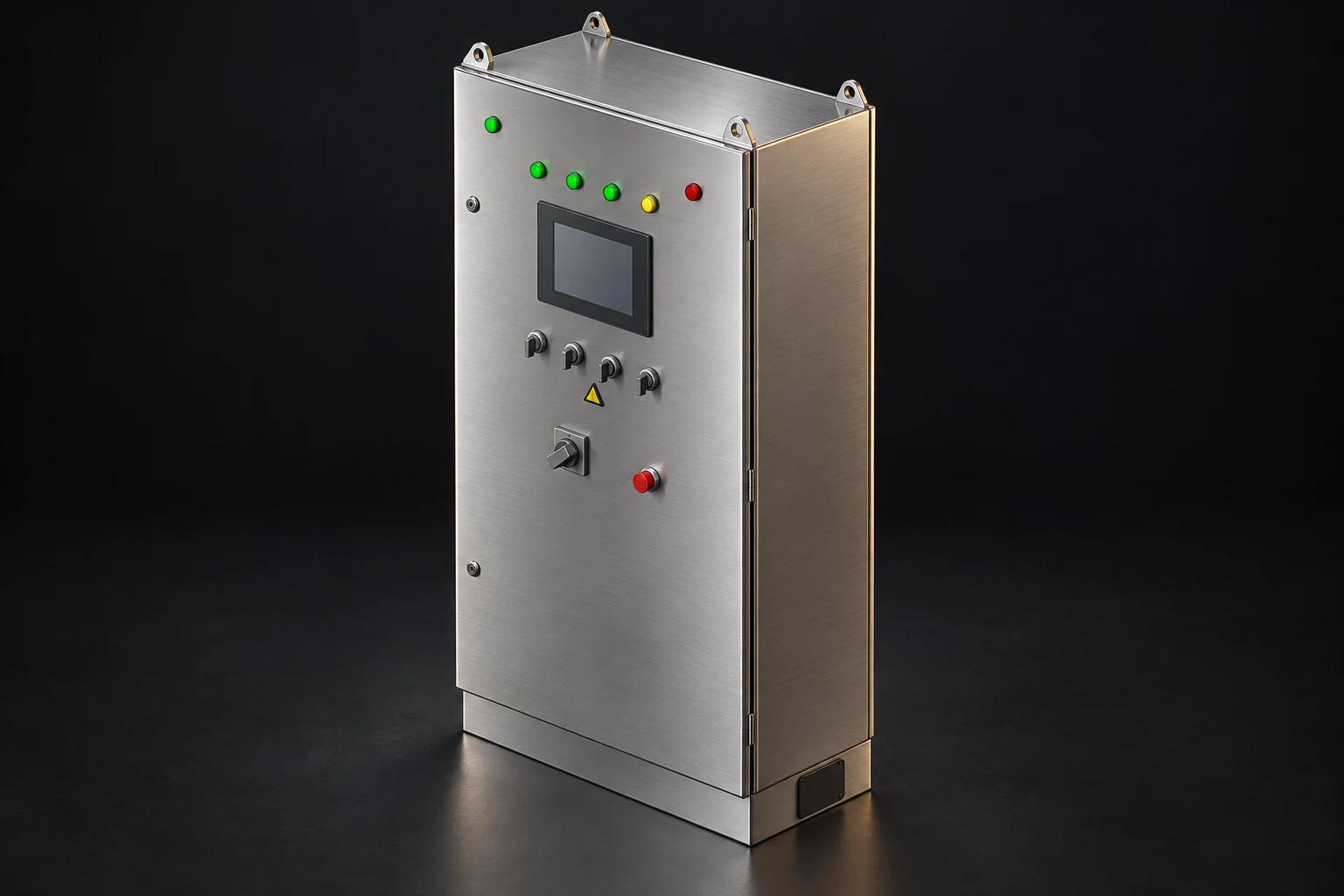

Управление и измерения10 / Контроль и защита

Управление и измерения

Согласует работу оборудования и отслеживает параметры процесса.

Состав и назначение

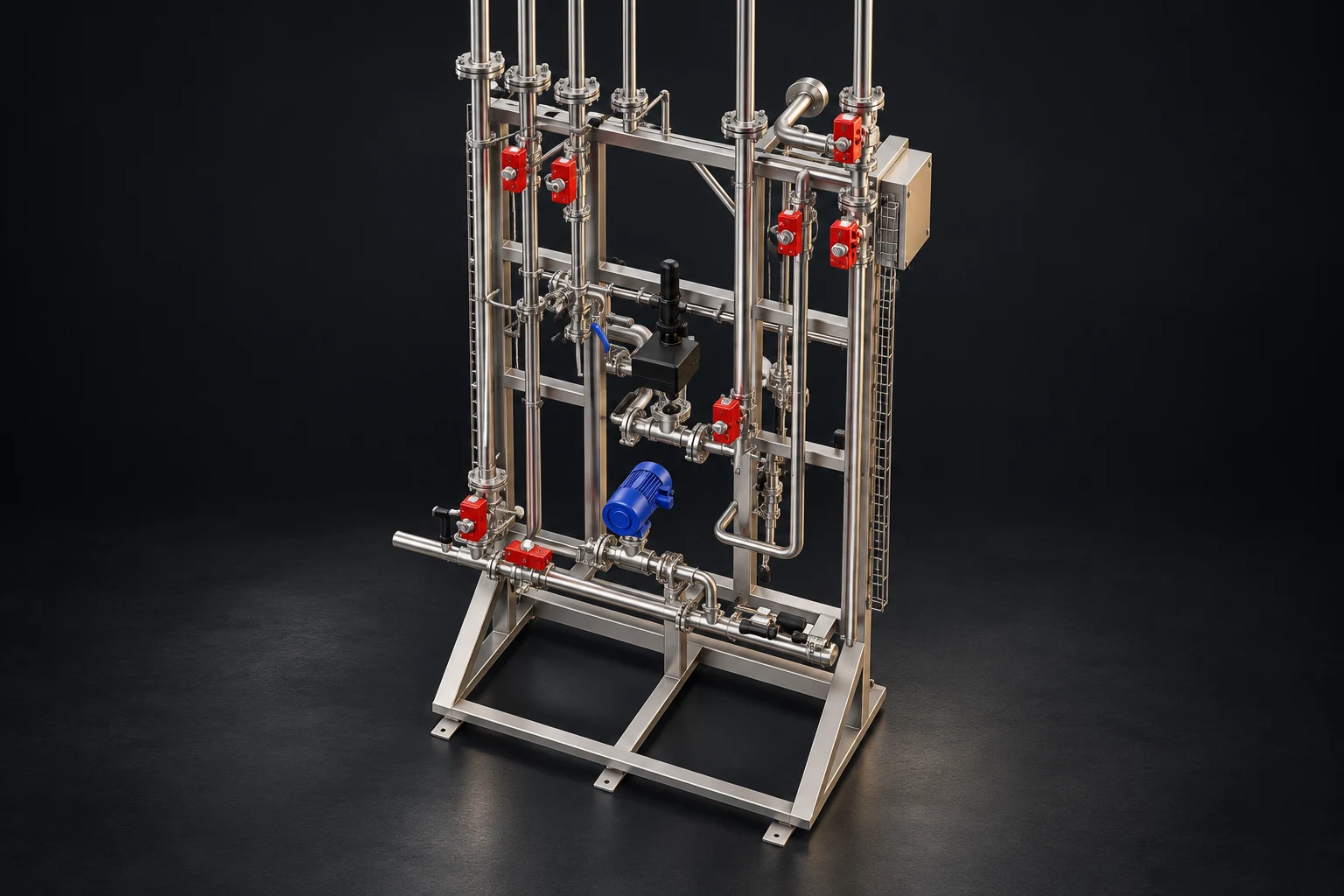

Трубопроводы и защитная арматура11 / Контроль и защита

Трубопроводы и защитная арматура

Соединяет узлы и задаёт предусмотренные направления движения сред.

Состав и назначение

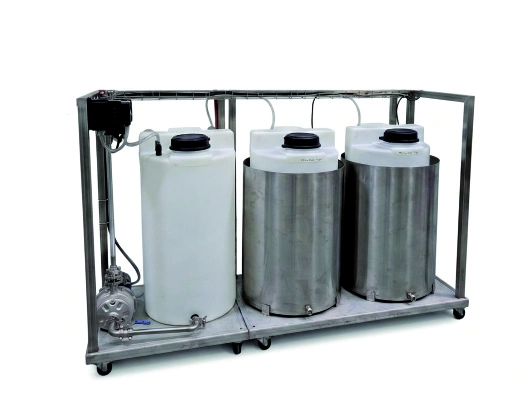

Стационарная CIP-мойка12 / Инженерные среды

Стационарная CIP-мойка

Подаёт моющий раствор и воду для очистки внутренних полостей оборудования.

Состав и назначение
Аварийный сбор13 / Контроль и защита

Аварийный сбор

Собирает аварийные проливы и жидкости после обработки помещения.

Состав и назначение
ПРИНЦИП РАБОТЫ

От накопления до сброса

  1. 01

    Приём и накопление

    Стоки самотёком поступают в ёмкости. Насосный блок подаёт их на обработку при достижении заданного уровня.

  2. 02

    Предварительный нагрев

    Рекуператор передаёт поступающим стокам тепло уже обработанного потока. Эти потоки не смешиваются.

  3. 03

    Нагрев паром

    Струйный подогреватель вводит насыщенный пар непосредственно в поток стоков.

  4. 04

    Температурная выдержка

    Стоки проходят выдерживатель. Время обработки определяется его объёмом и номинальным расходом.

  5. 05

    Возврат тепла

    Обработанные стоки проходят отдельный контур рекуператора и отдают часть тепла поступающему потоку.

  6. 06

    Охлаждение и сброс

    При необходимости добавляется холодная вода. Температура перед сбросом контролируется автоматически.

ПОВТОРНАЯ ОБРАБОТКА

Если температура после выдерживателя ниже установленного порога, автоматика возвращает поток на повторную обработку через насосный блок.

Разделение зон

ПРИЁМ И ОБРАБОТКА

Технологический контур

Накопительные ёмкости, насосы, рекуператор, нагреватель, выдерживатель и система «дыхания» размещаются с учётом работы с необработанными стоками.

ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ

Вспомогательные системы

Парогенераторы, водоподготовка, CIP-мойка и компрессор обеспечивают работу основного контура. Границы зон и места подключений определяются проектом.

УНОС для вашего объекта

Компоновка и инженерные подключения определяются проектом.

ВАШ ПРОЕКТ

Обсудим задачу.

Заполните исходные данные. Кнопка откроет готовое письмо в вашей почтовой программе.

Адрес получателя: mail@lamsystems-lto.ru. Данные не отправляются автоматически.

LAMSYSTEMS / ВИДЕООБЗОР

Системы в деталях.

ПОДГОТОВКА К ПРОЕКТИРОВАНИЮ

Пять вопросов
до подбора.

  1. Расход стоков и накопление

    Какой поток?

    Суточный объём, пиковый сброс, температура, включения и напор.

  2. Какая биобезопасность?

    Патогенные биологические агенты (ПБА), уровень биобезопасности (УББ), требуемый режим.

  3. Где размещаем?

    Планировка, высота, проёмы, пути заноса и границы зон.

  4. Какие ресурсы доступны?

    Электроэнергия, пар, вода, сжатый воздух и вентиляция.

  5. Как будет расти объект?

    Планируемые объёмы, резервирование и место для расширения.
