Накопление и обработка разделены
Задача системы
Принять стоки объекта и провести полный цикл термического обеззараживания с контролем параметров, охлаждением и последующим сбросом. В данном исполнении предусмотрена обработка стоков, содержащих ПБА III–IV групп патогенности.
Как устроено решение
Стоки самотёком поступают в накопительные ёмкости. Далее они передаются в ёмкости обработки, где нагреваются паром и выдерживаются при заданной температуре. Работой комплекса и контролем параметров управляет автоматика шкафа управления.
Путь стоков через систему
Приём стоков

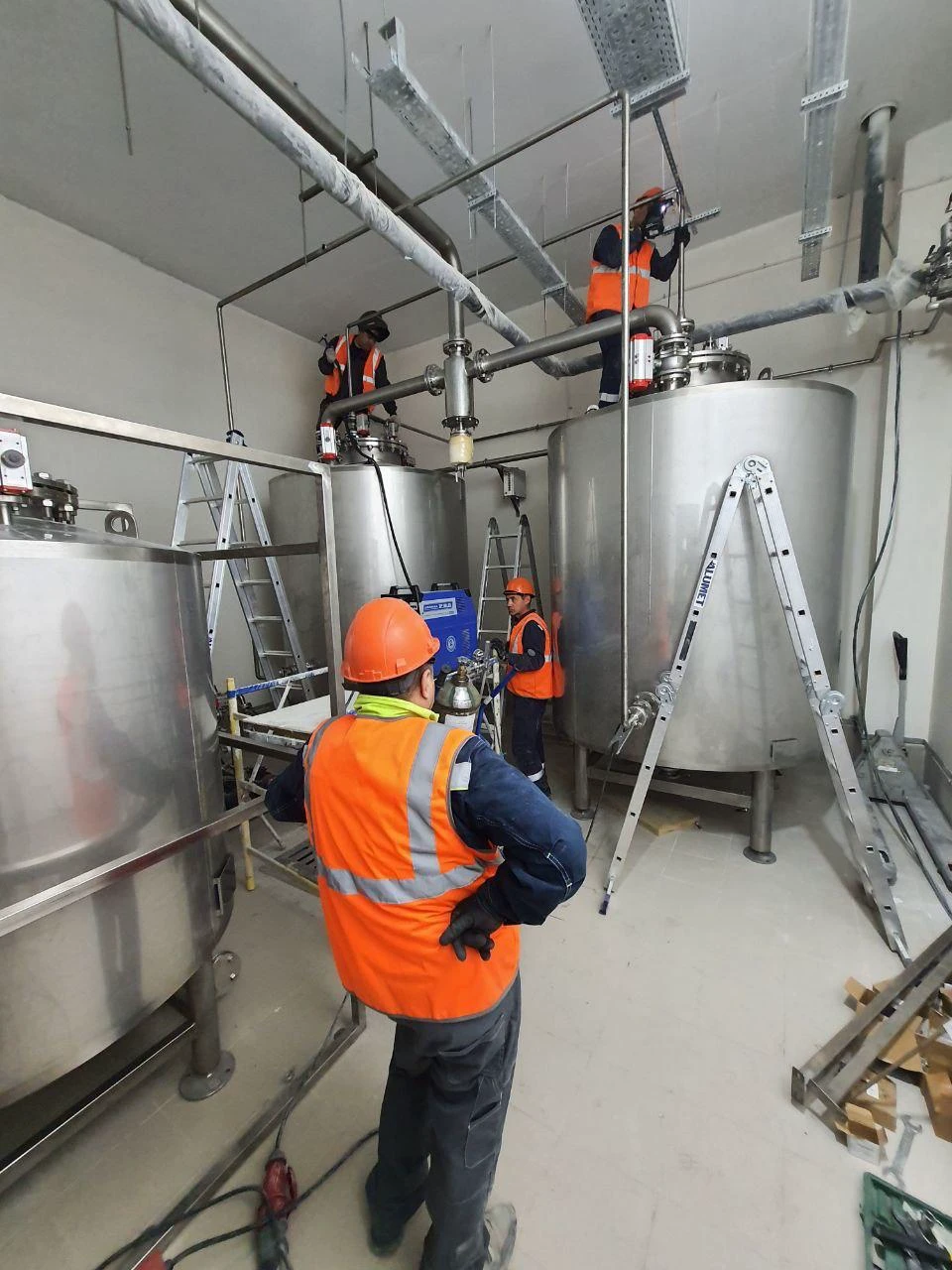

Два накопителя с суммарным рабочим объёмом 10 м³ принимают поступающий поток.

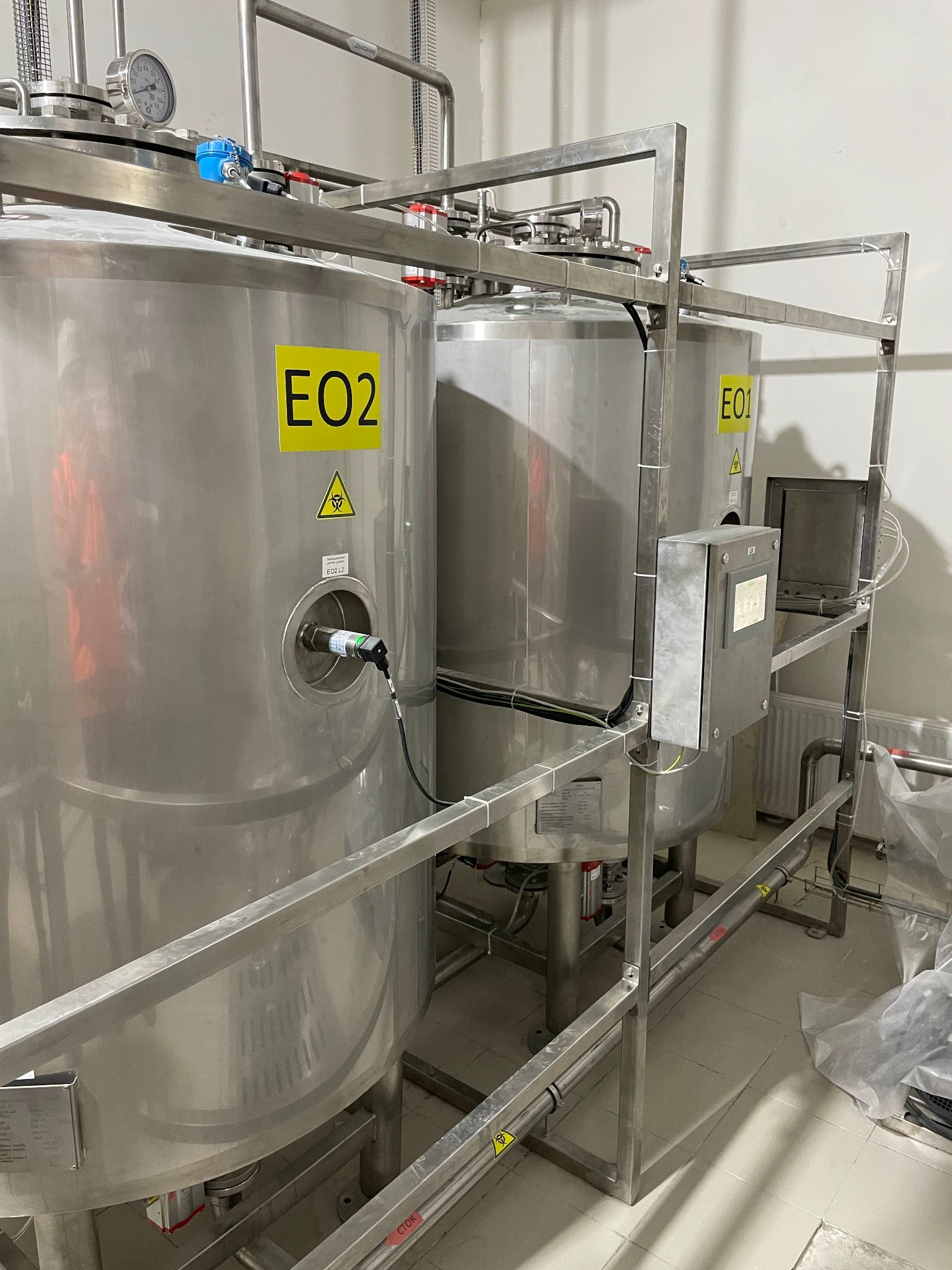

Нагрев и выдержка

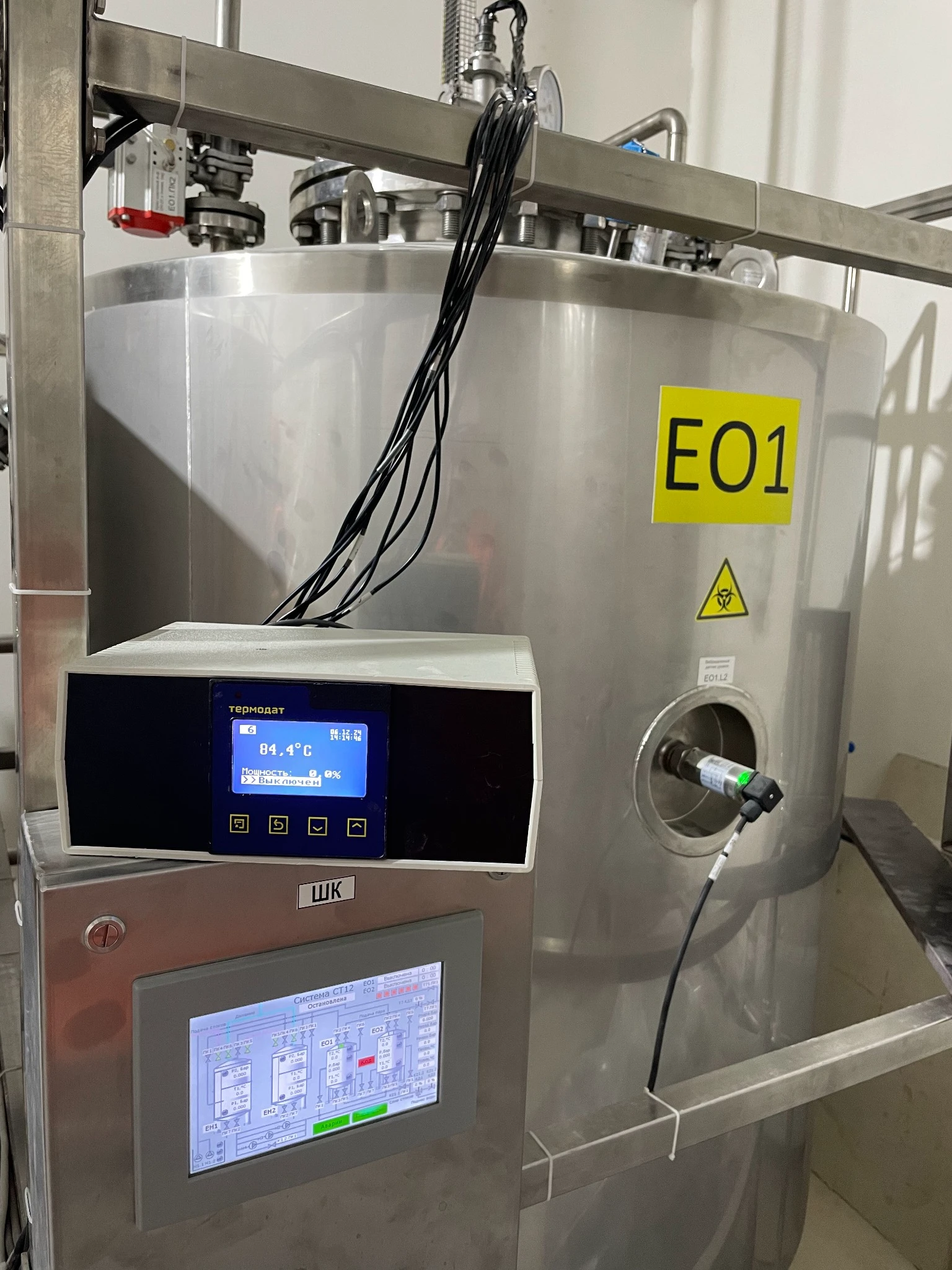

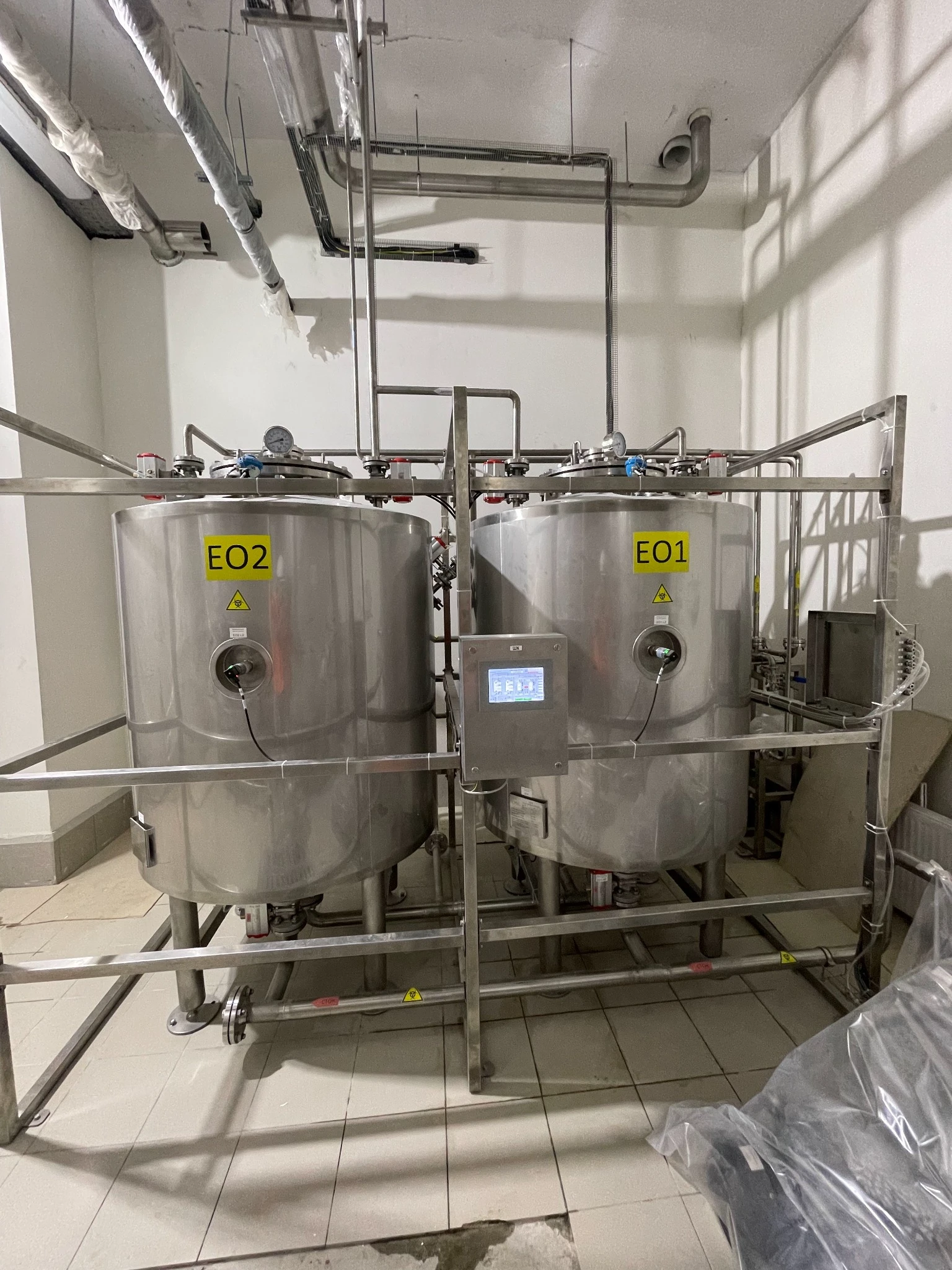

В двух ёмкостях по 0,75 м³ стоки нагреваются до температуры не менее 132 °C. Выдержка — не менее 60 минут.
Охлаждение и сброс
Перед автоматическим сливом в канализацию обработанные стоки охлаждаются до температуры не выше 40 °C.
Контроль проб
Пробоотборники предусмотрены на каждой ёмкости и на сливной магистрали перед сбросом.
Подготовка к обслуживанию
Для накопителей и трубопроводов предусмотрена обработка насыщенным паром: не менее 132 °C в течение не менее 60 минут.
Материалы и воздух
Контактирующие со стоками металлические части выполнены из AISI 316. Эффективность фильтрации системы «дыхания» аналогична HEPA H14.
Все параметры этого исполнения
| Режим работы | Циклический, автоматический полный цикл |
|---|---|
| Производительность | Не менее 10 м³/сут |
| Накопление | 2 ёмкости по 5 м³; суммарно 10 м³ |
| Ёмкости обработки | 2 ёмкости; рабочий объём каждой — 0,75 м³ |
| Режим обеззараживания | Не менее 132 °C; выдержка не менее 60 минут |
| Рабочее давление деконтаминации | Не более 0,3 МПа |
| Стоки перед сливом | Температура не выше 40 °C |
| Электропитание | Трёхфазная сеть 380 В, 50 Гц |
| Контактирующие со стоками части | Нержавеющая сталь AISI 316 |
