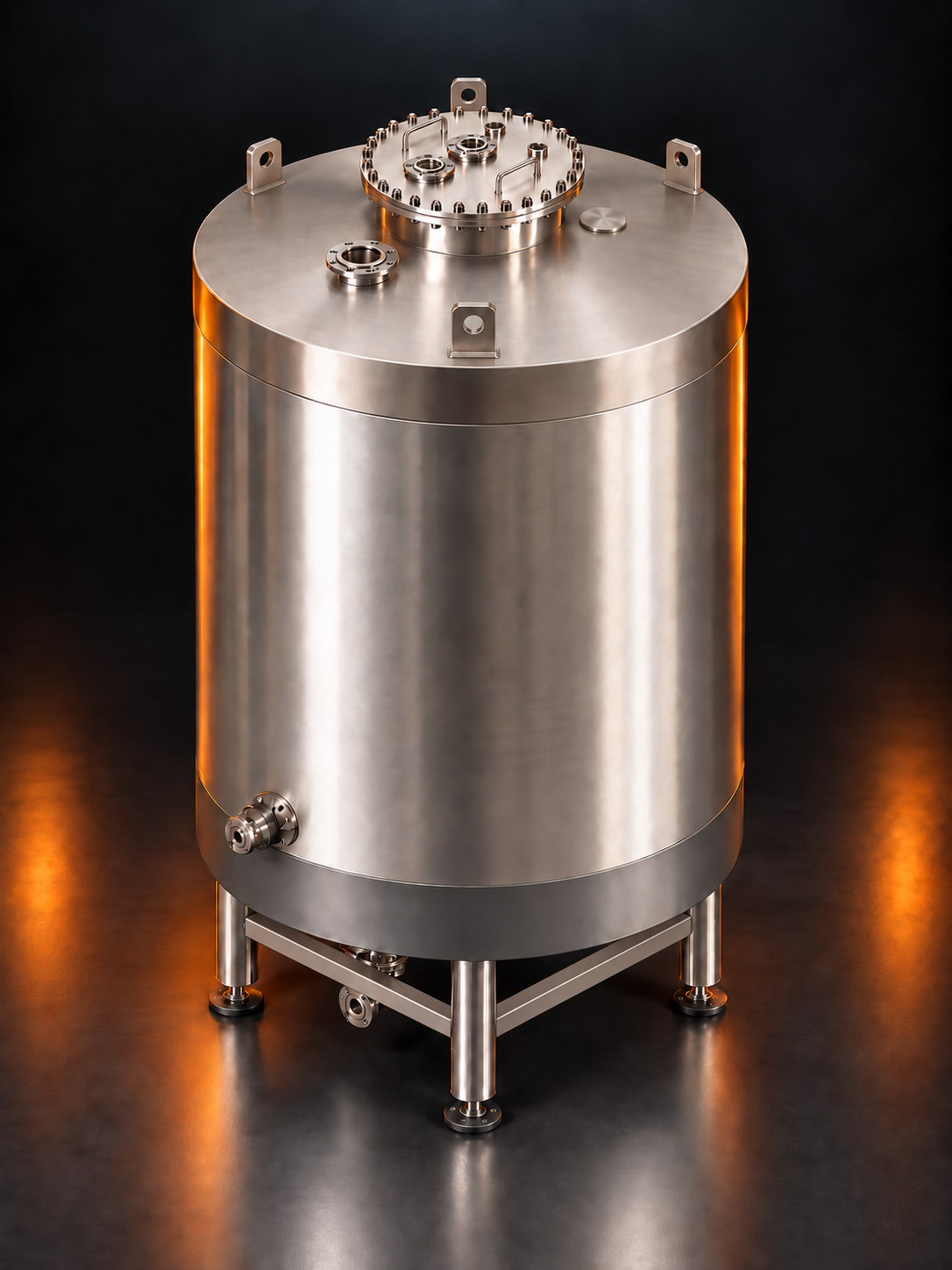

Накопление стоков
Накопительные ёмкости создают буфер между поступлением стоков с объекта и технологическим циклом. Это помогает учитывать неравномерный расход и залповые сбросы.
ИНЖЕНЕРИЯ / УСТРОЙСТВО СТОС
Как устроена
система СТОС
Разберитесь, что принимает стоки, что обеспечивает обработку и какие узлы отвечают за контроль и защиту.
Технические характеристики

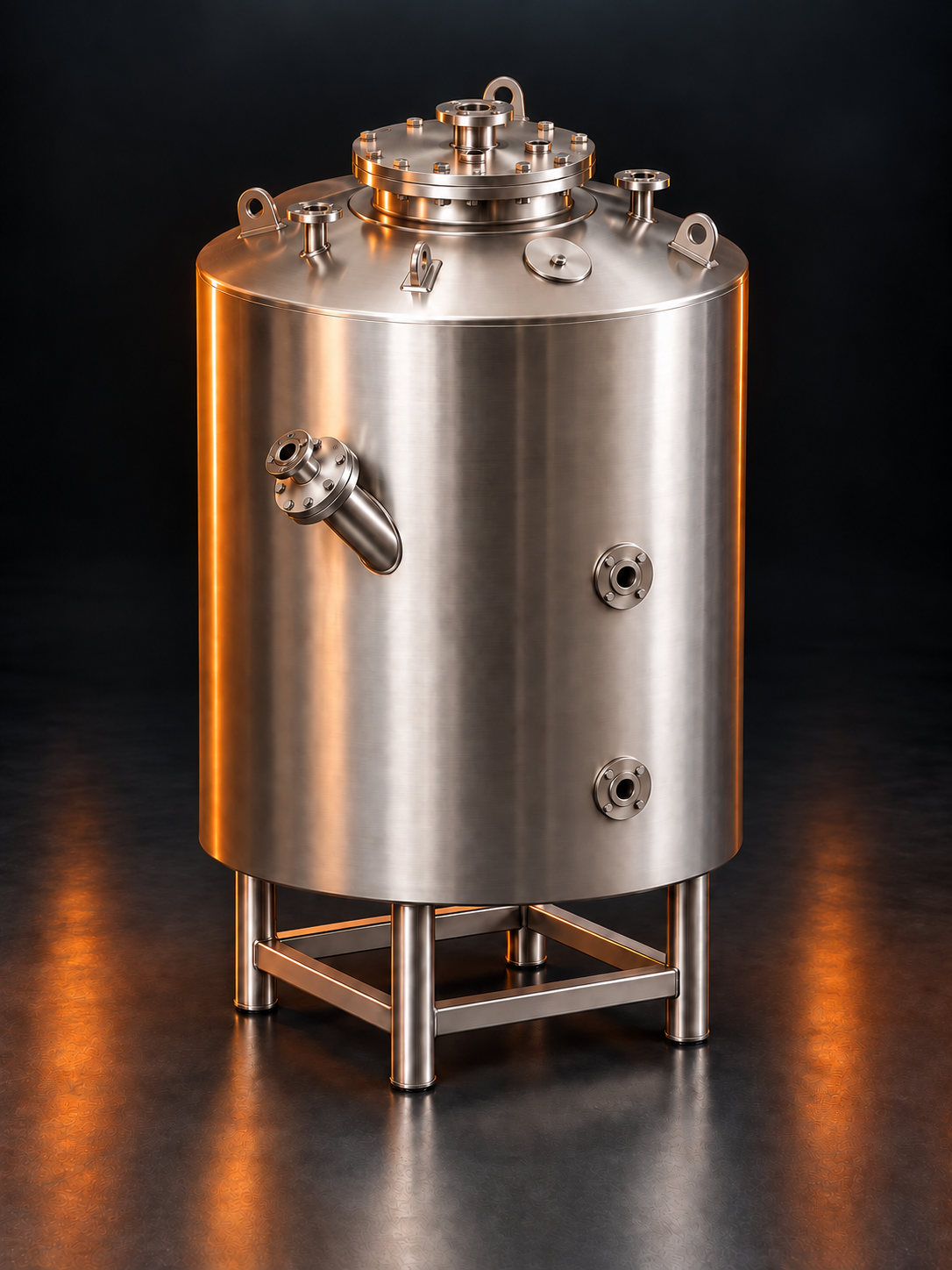

КОМПОНОВКА ТЕРМИЧЕСКОЙ СИСТЕМЫВыберите номер узла
Иллюстративный вид системы. Количество, размеры и расположение элементов определяются проектом.
СТОС CLASSIC / ГРАФИЧЕСКИЙ РЕДАКТОР

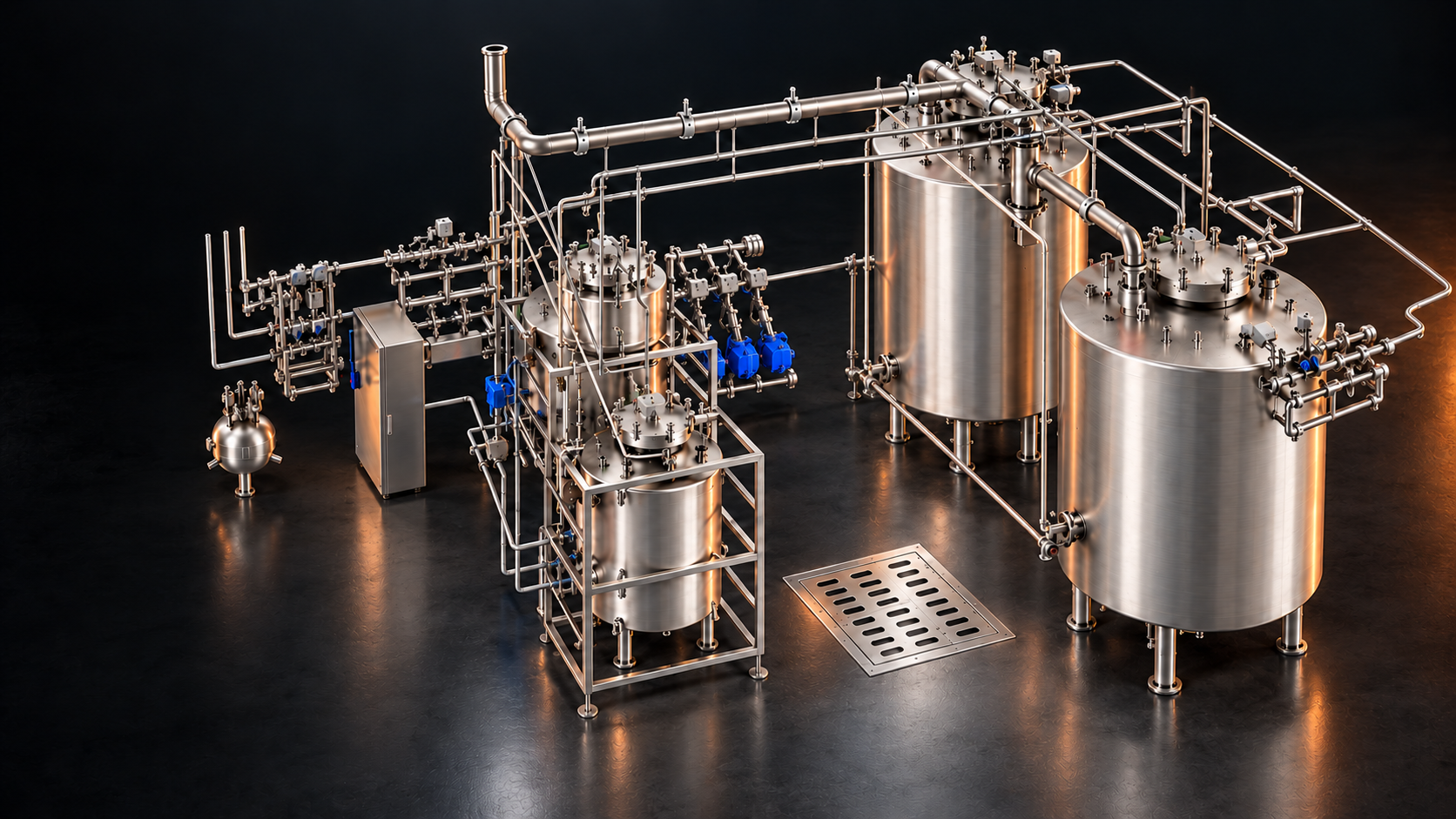

Состав и компоновка СТОС
Рассмотрите все узлы, проследите коммуникации и сравните объёмы ёмкостей. Выберите номер на модели или название в списке.
Загрузка модели…Трубопроводы Нажмите, чтобы скрыть или показать среду
ОБЪЁМ ОДНОЙ ЁМКОСТИ
5 м³10 м³15 м³
Обработка м³1/5 накопительного объёма в этой модели
До 7 м³ доступны оба исполнения.

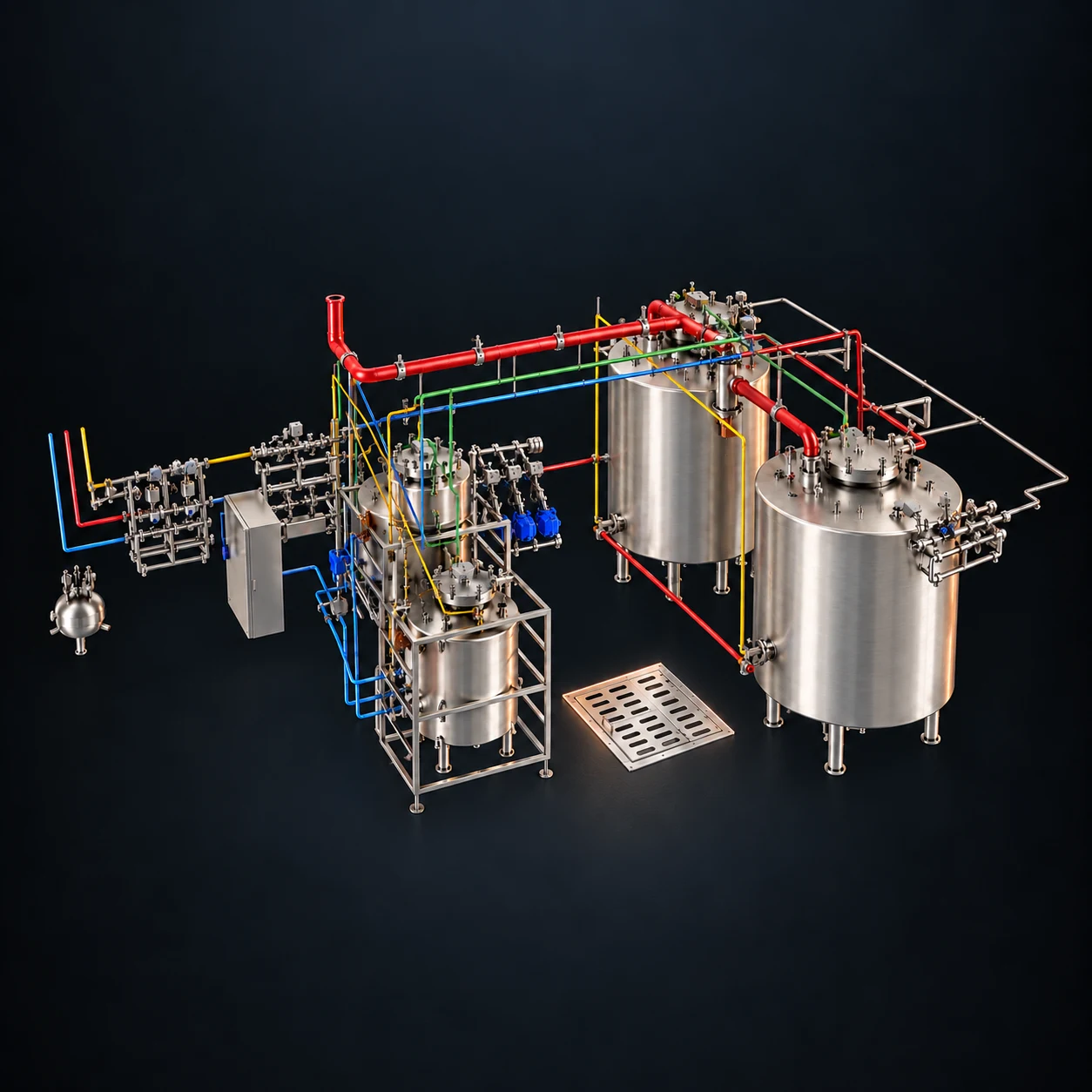

Серебристые корпуса — нержавеющая сталь. Цветные линии обозначают среды по гидравлической схеме СТ.12.
Накопление: 2 × 5 м³Обработка: 2 × 1 м³Сетка: 1 м условной модели
Оборудование и его расположение
20 позиций, включая дополнительное оснащение. Выберите узел, чтобы подсветить его в модели.
Как определены зоны и расположение

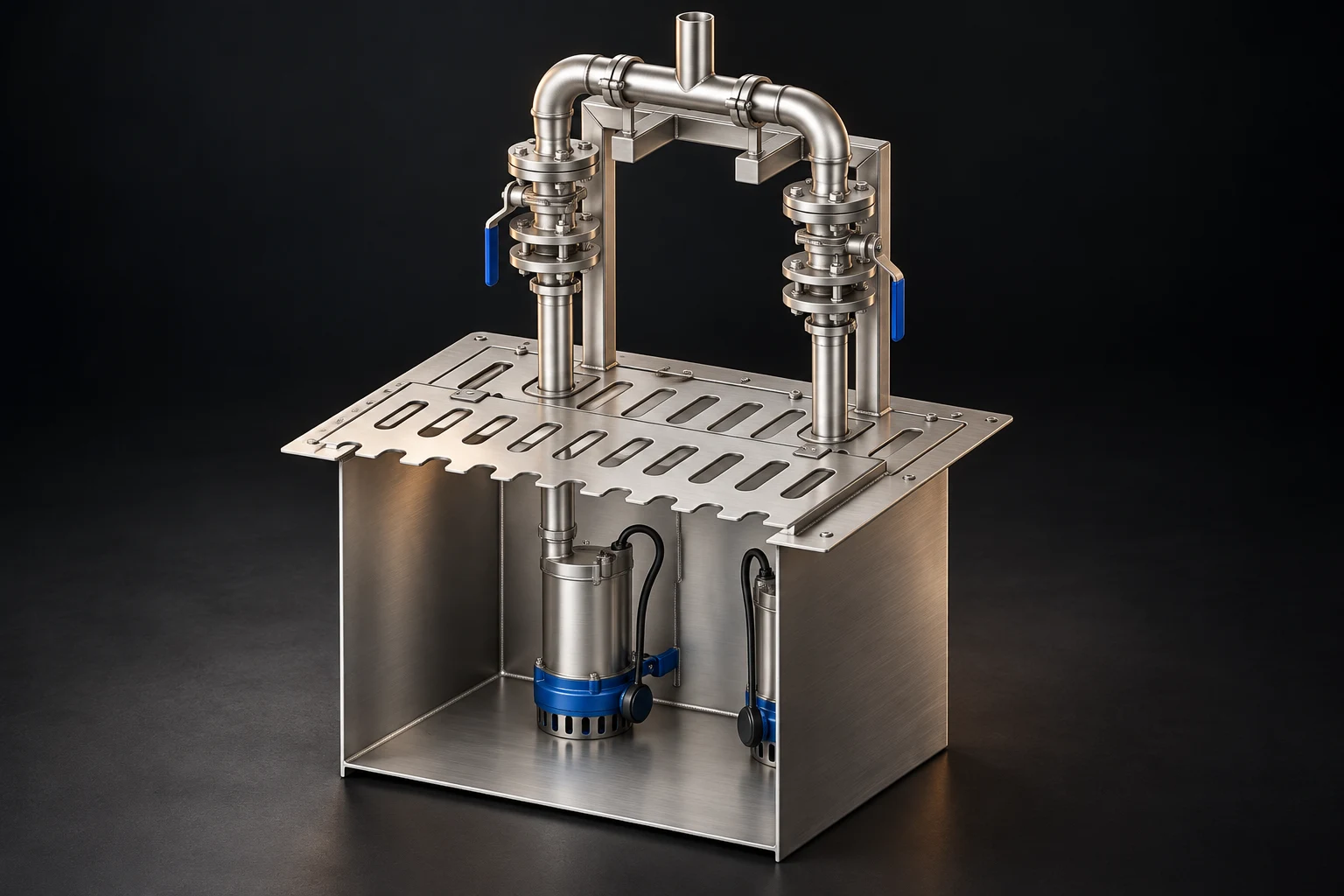

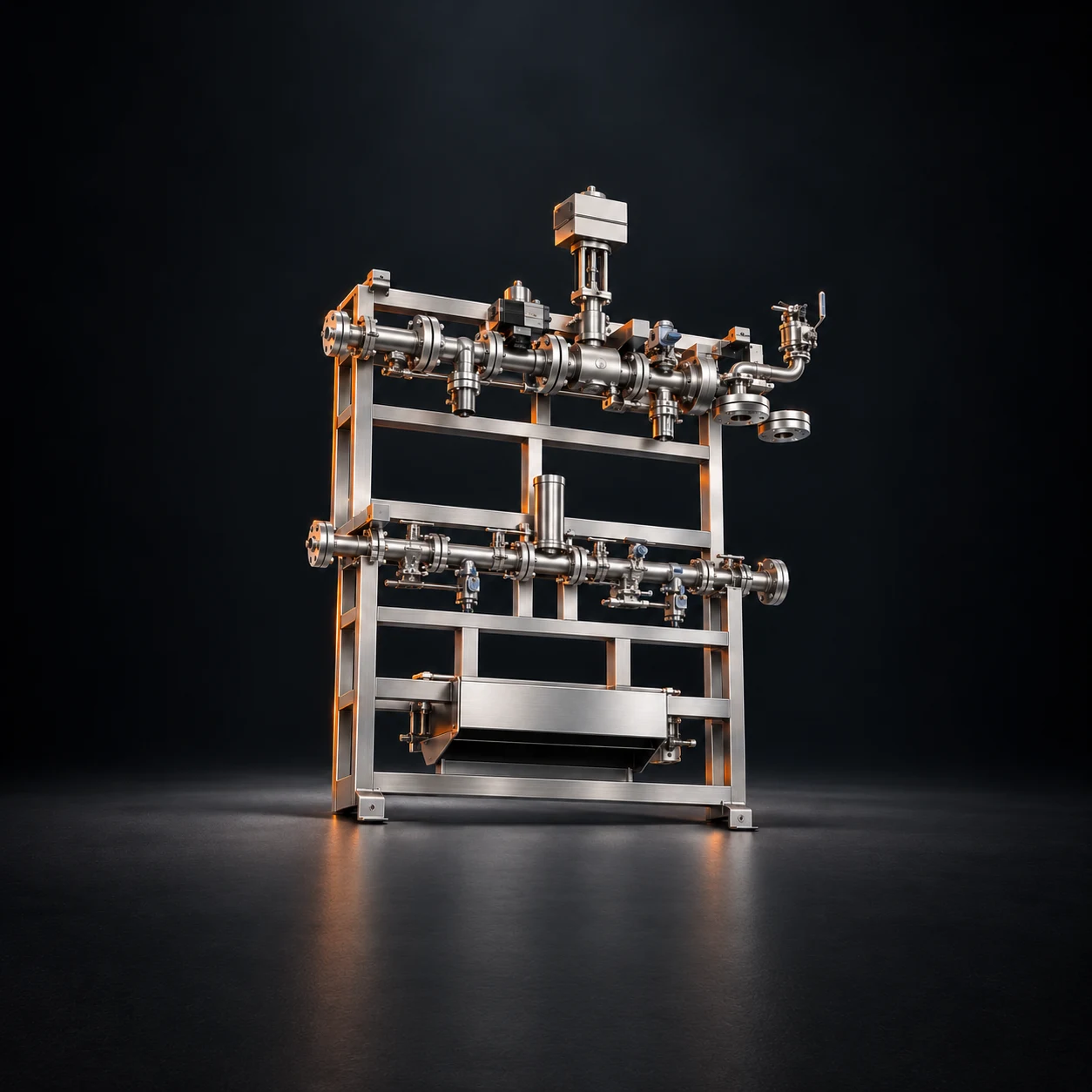

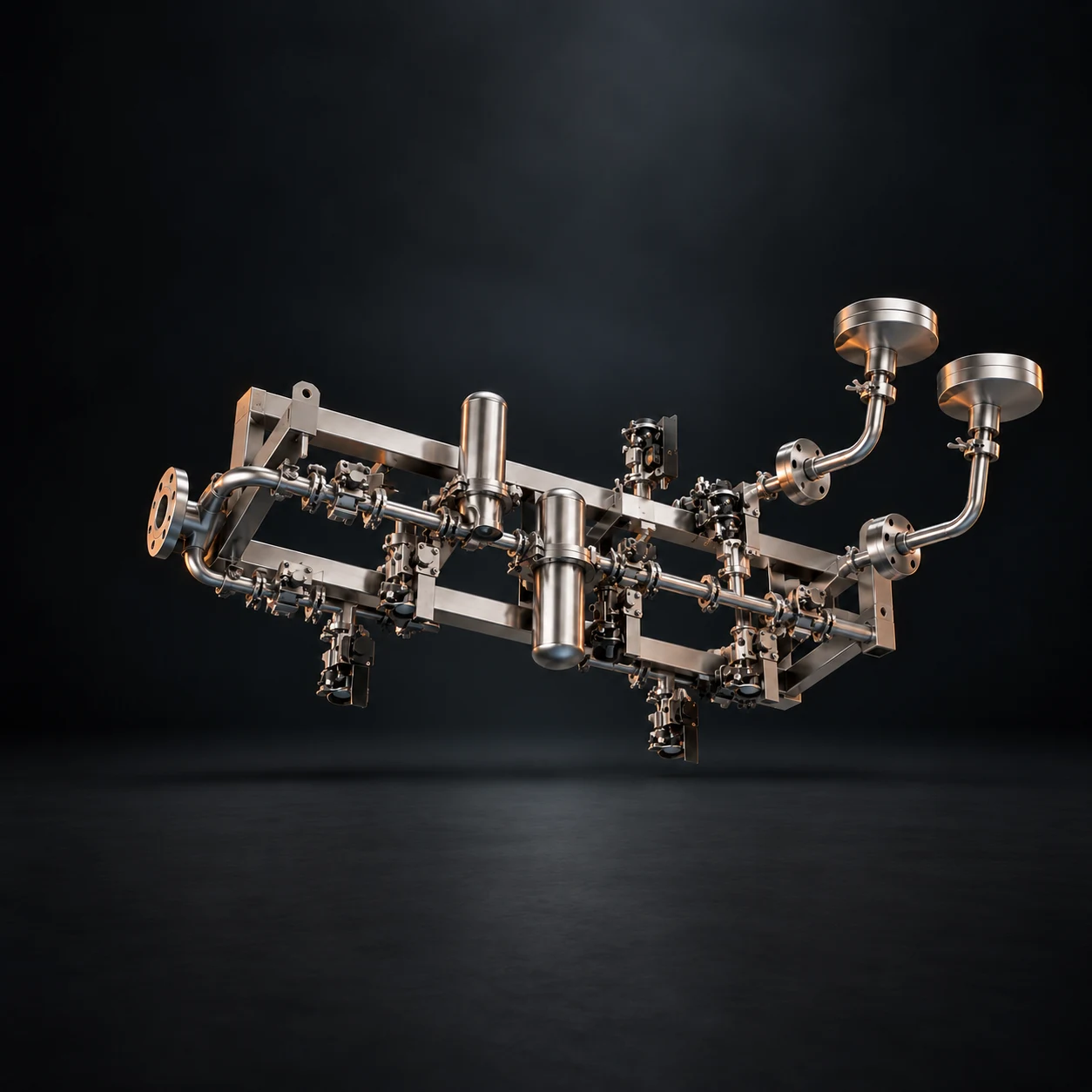

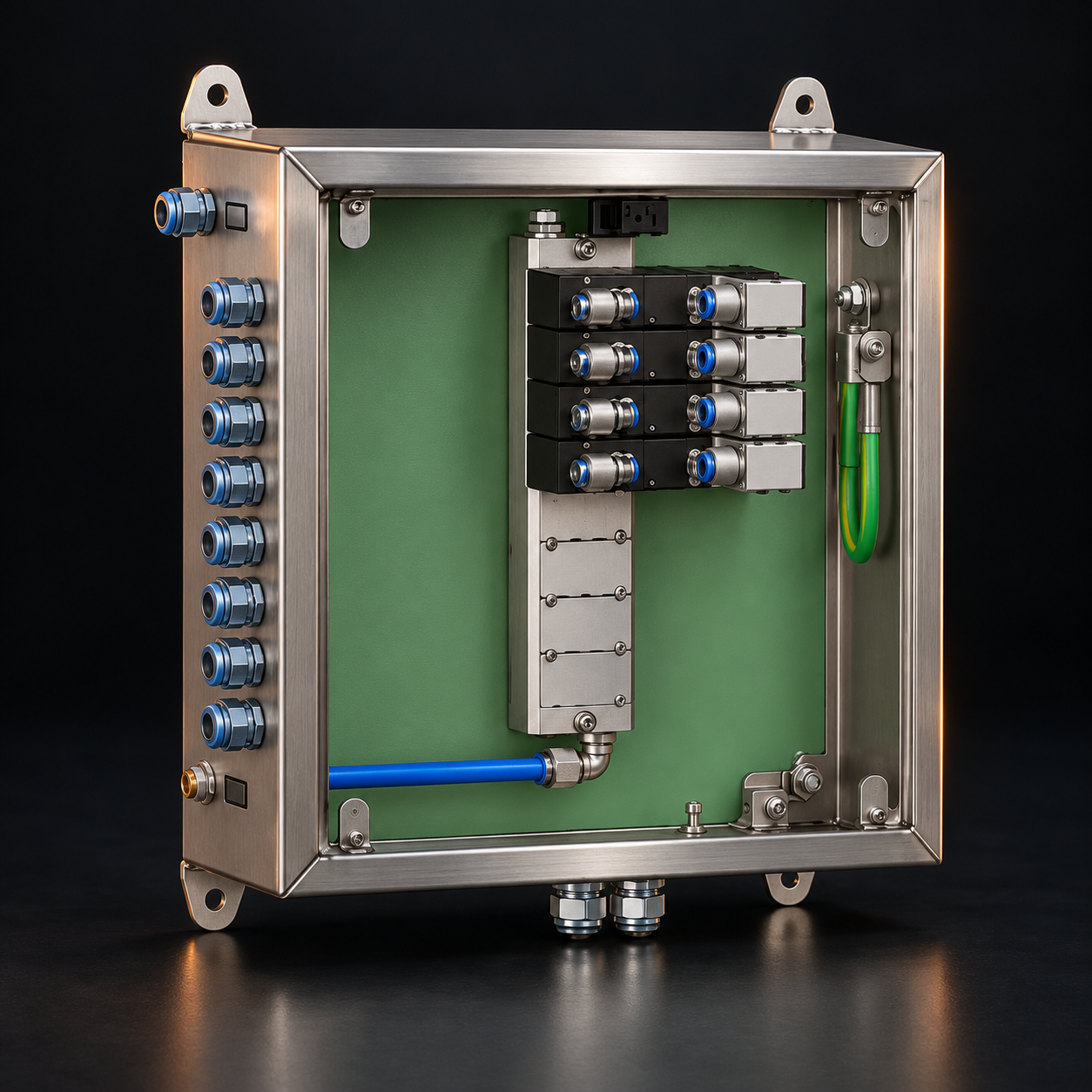

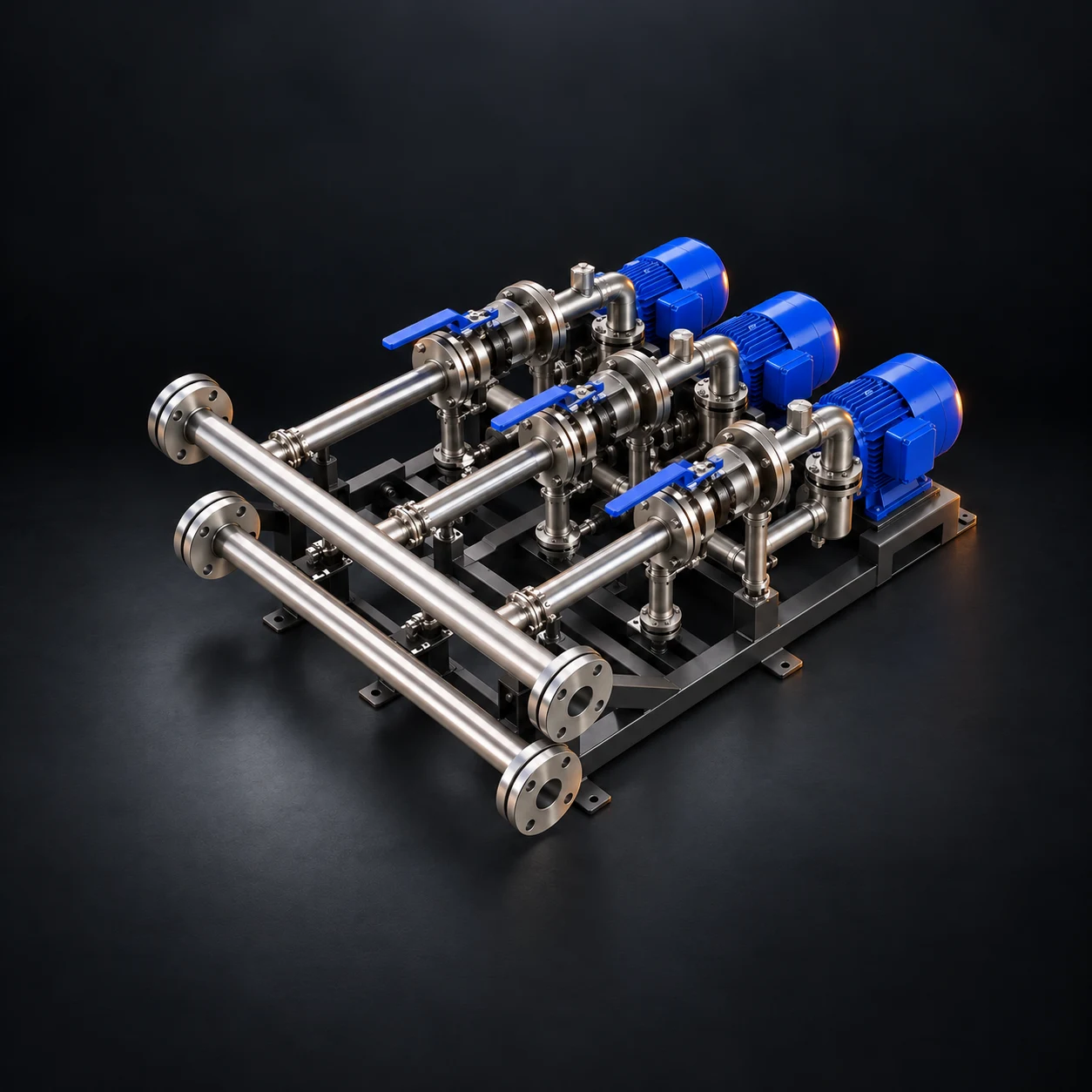

Заразная зона: накопительные ёмкости и ёмкости обработки, насосный блок, система «дыхания», блок подачи пара и фильтрации воздуха, пневмоуправление, технологическая обвязка и аварийный сбор.

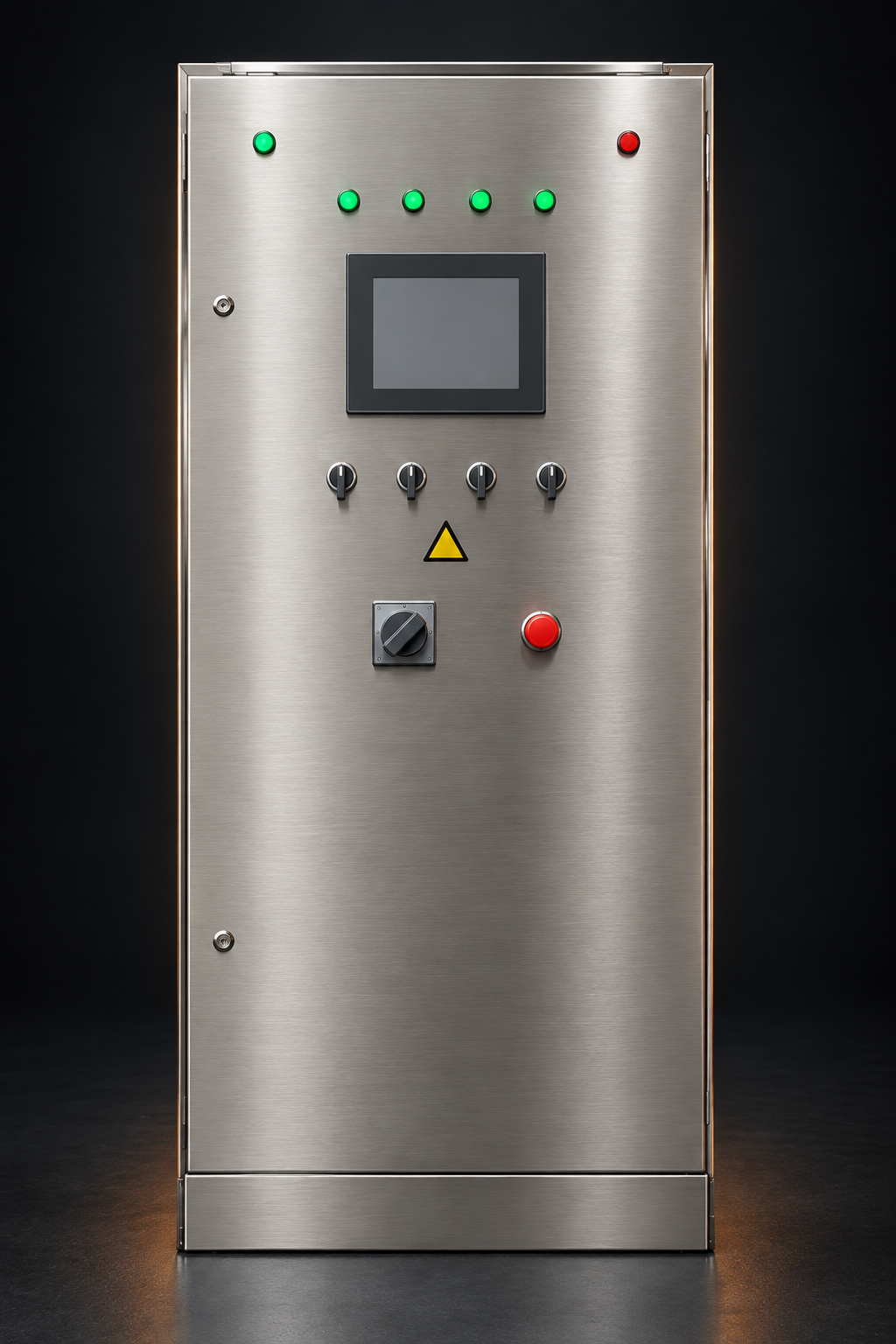

Чистая зона: шкаф управления, компрессор, ввод пара, подмес воды и выпуск обработанного стока. Парогенератор и водоподготовка показаны здесь как дополнительное оснащение; CIP-мойка — по схеме каталога, с уточнением защиты переходов в проекте.
В проект переносятся объёмы и исполнение ёмкостей. Состав опций и трассы согласовываются с LAMSYSTEMS отдельно.
Модель компоновки не является монтажным чертежом. Геометрия и шаг сетки условные; реальные габариты, резервирование и проходы определяются проектом. Объём ёмкости не равен суточной производительности.
ФУНКЦИЯ И ИСПОЛНЕНИЕ
Задача одна.
Конструкция может отличаться.

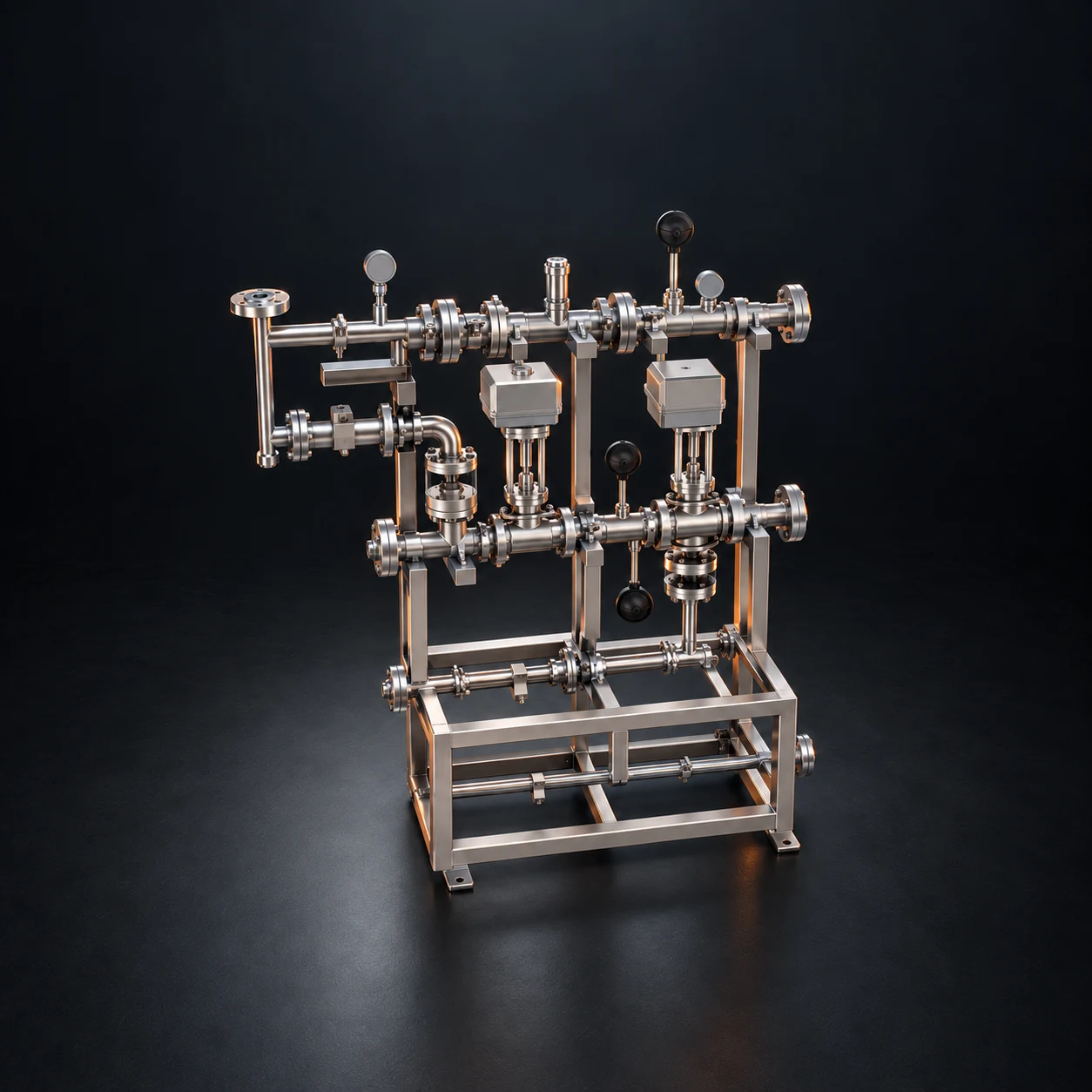

Накопление и обработка могут быть совмещены в одном модуле. Нагрев может быть паровым или электрическим. Отдельные насосные блоки, пневматика и возврат тепла предусмотрены не во всех исполнениях.Посмотреть связи между узлами
СТОС CLASSIC
Технические характеристики
| Производительность | от 5 до 20 м³ в сутки |
|---|---|
| Исполнение | Стационарное |
| Метод / принцип | Термический / циклический |
| Способ нагрева | Пар |
| Температура обработки | 132 ± 2 °C |
| Время экспозиции | 60–90 минут |
| Температура сброса | Не более 40 °C |
| Ёмкости и компоновка | По проекту |
Комплектация, размещение и инженерные подключения уточняются по проекту.
10 ФУНКЦИОНАЛЬНЫХ УЗЛОВ
Что входит в систему
Назначение, состав и место каждого узла в процессе.
