Непрерывный поток с возвратом тепла
Задача системы
Обеспечить термическую обработку большого суточного объёма стоков в непрерывном режиме, с накоплением перед обработкой и контролем температуры на выходе из выдерживателя.
Как устроено решение

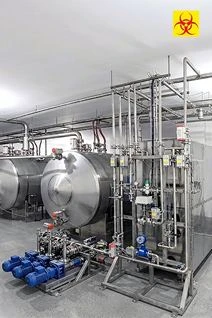

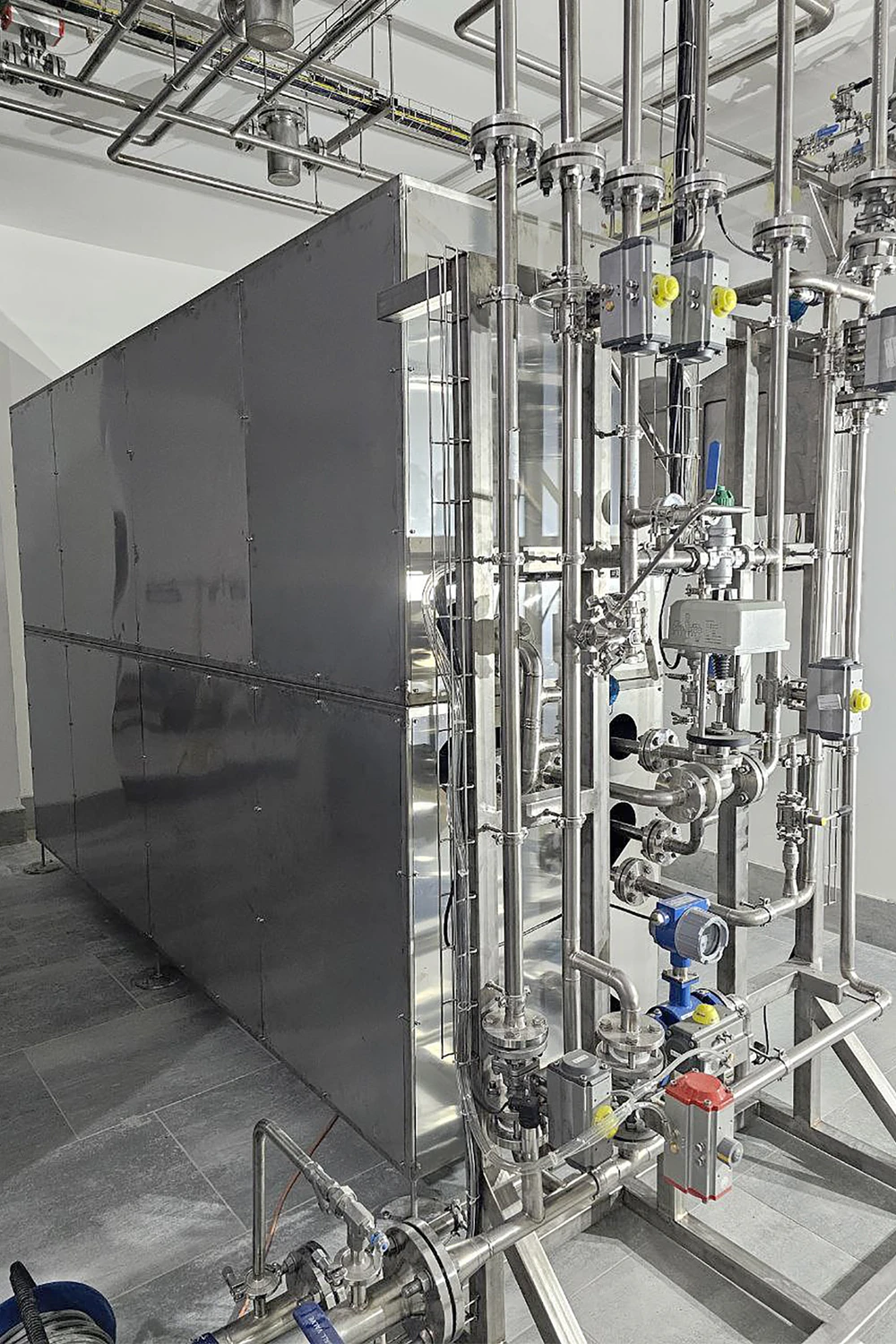

Насосный блок направляет стоки через теплообменник, пароводяной нагреватель и выдерживатель. Обработанный поток передаёт часть тепла новой порции стоков через теплообменник. Перед сбросом предусмотрен захолаживатель с подмесом холодной воды.
Путь стоков через систему
Накопление и подача

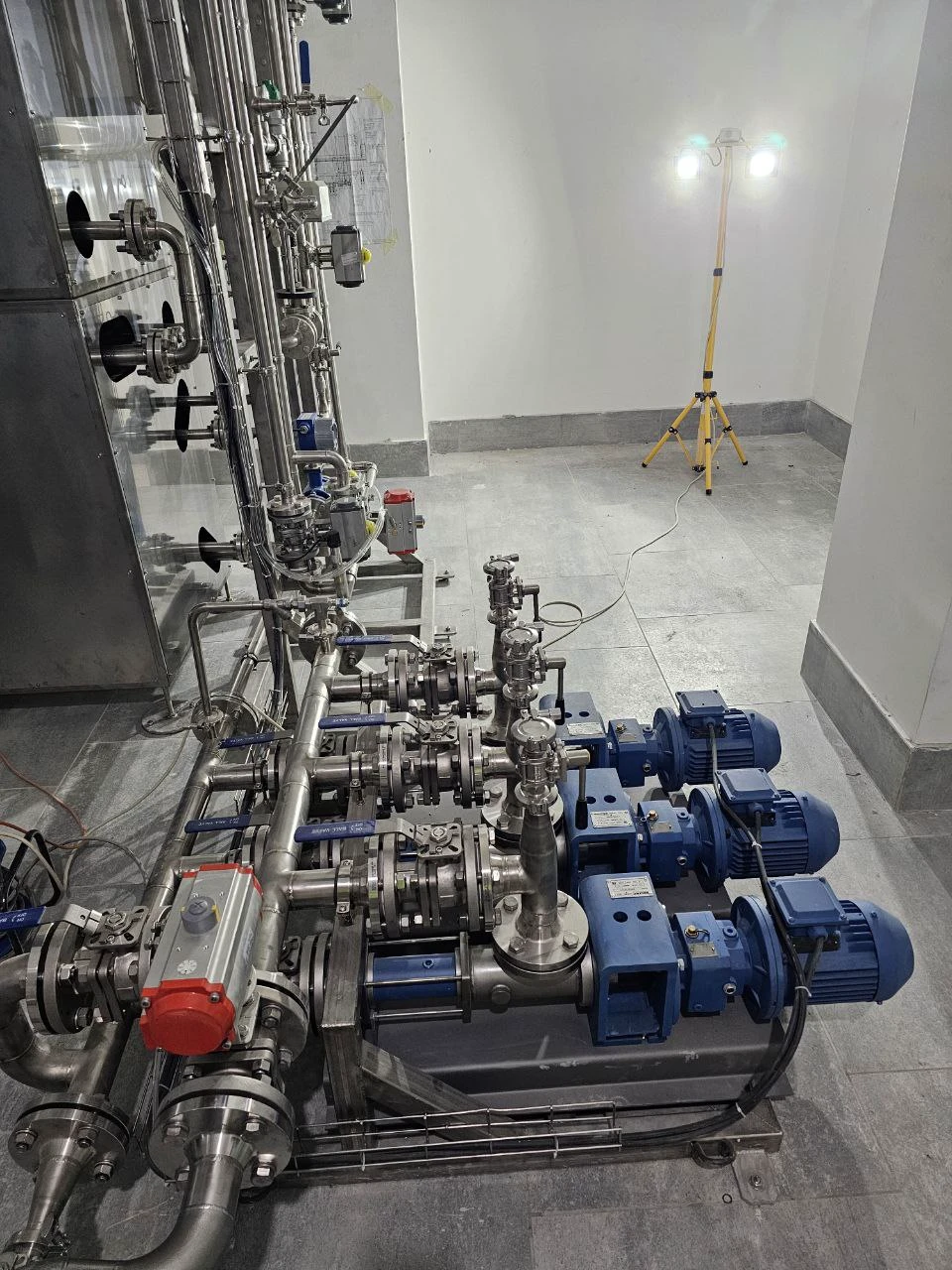

Три ёмкости по 7 м³ дают общий накопительный объём 21 м³. Насосная группа подаёт стоки в контур обработки.
Нагрев и выдержка

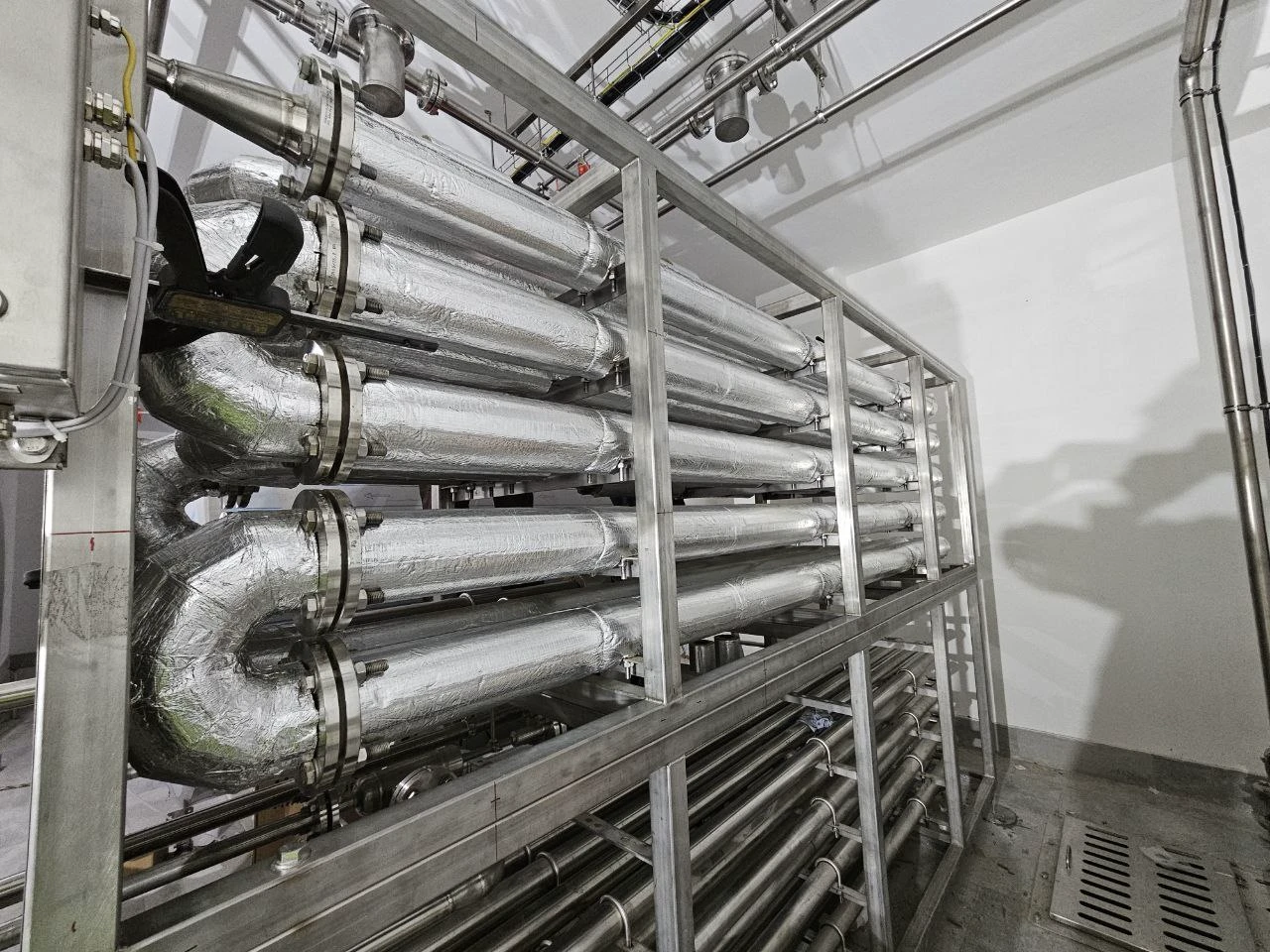

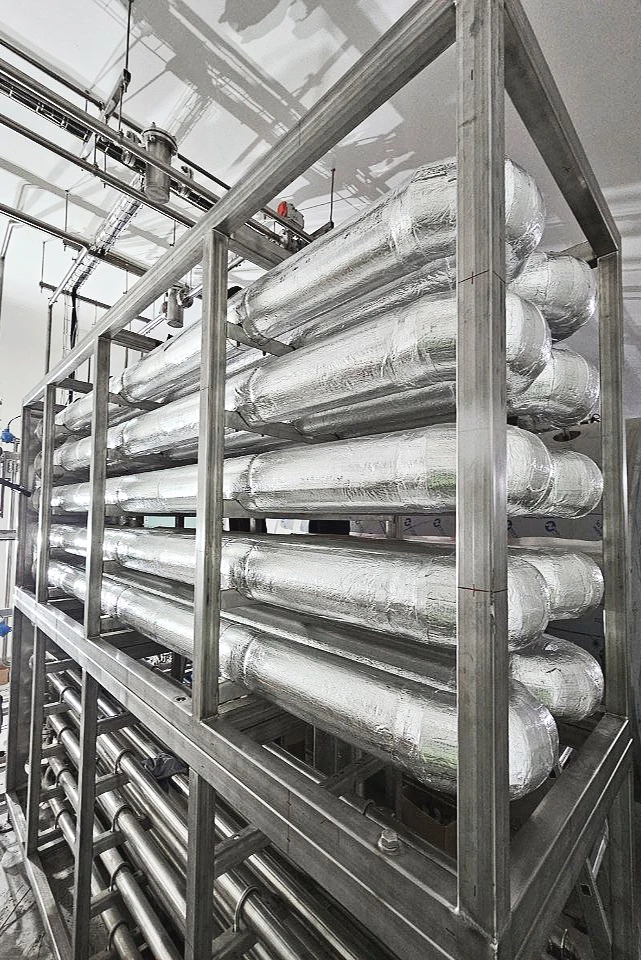

Температура — не менее 143 °C. Конструкция выдерживателя обеспечивает движение стоков через него не менее 10 минут при номинальном расходе.
Возврат тепла и сброс
Обработанные стоки отдают тепло поступающему потоку. Перед сливом их температура должна составлять не более 40 °C.
Повторная обработка

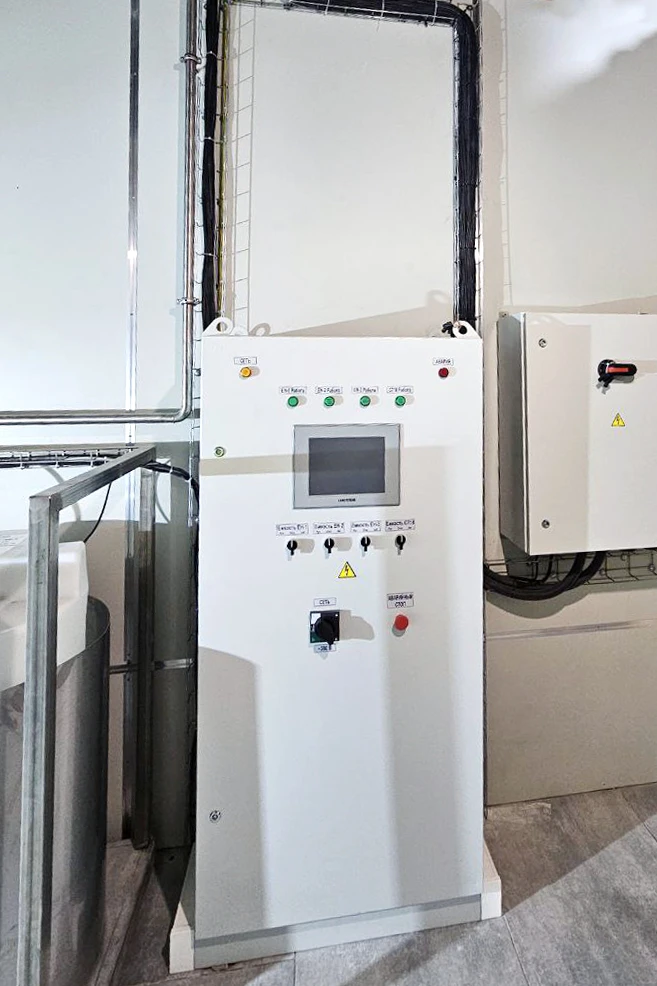

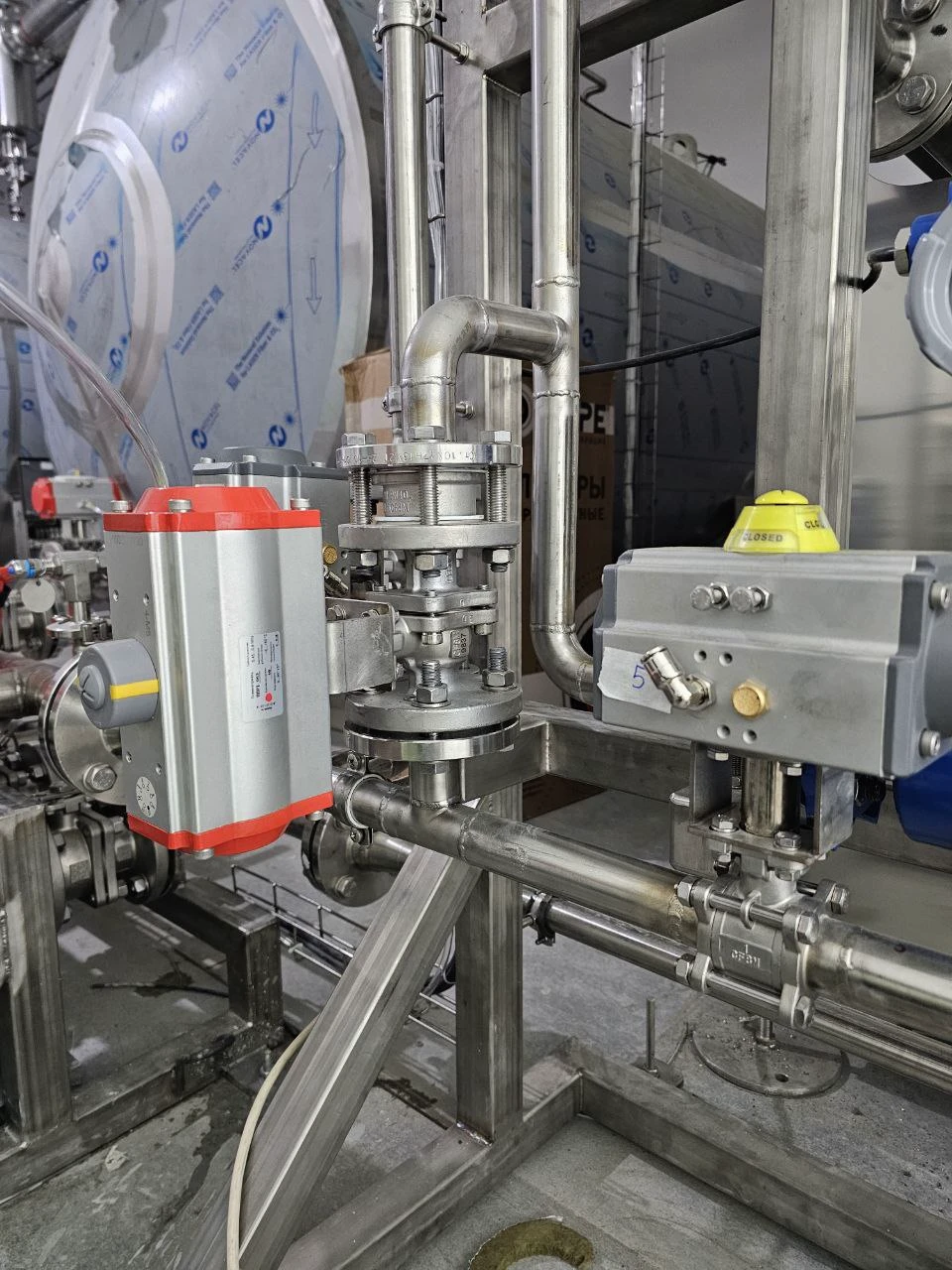

Если температура на выходе из выдерживателя ниже 143 °C, автоматика направляет стоки на повторную обработку.
Контроль по ходу процесса
Пробоотбор предусмотрен на накопителях, после выдерживателя и перед сбросом в канализацию.
Резерв накопления
Один из трёх накопителей — резервный. Металлические части, соприкасающиеся со стоками, выполнены из AISI 316.
Все параметры этого исполнения
| Режим работы | Непрерывная термическая обработка |
|---|---|
| Производительность | 1,2 м³/ч; 24 м³/сут за 20 часов |
| Накопление | 3 × 7 м³: 2 основных накопителя и 1 резервный |
| Общий накопительный объём | 21 м³ |
| Режим обеззараживания | Не менее 143 °C; выдержка не менее 10 минут |
| Рабочее давление деконтаминации | 6 бар |
| Стоки перед сливом | Температура не выше 40 °C |
| Электропитание | 380 В |
| Общая потребляемая мощность | Не более 80 кВт |
| Контактирующие со стоками части | Нержавеющая сталь AISI 316 |
