КТОСОбеззараживание стоков
в отдельном контейнерном комплексе.
Термическое обеззараживание стоков на отдельной площадке. Оборудование, помещения и инженерные системы в одном проекте.

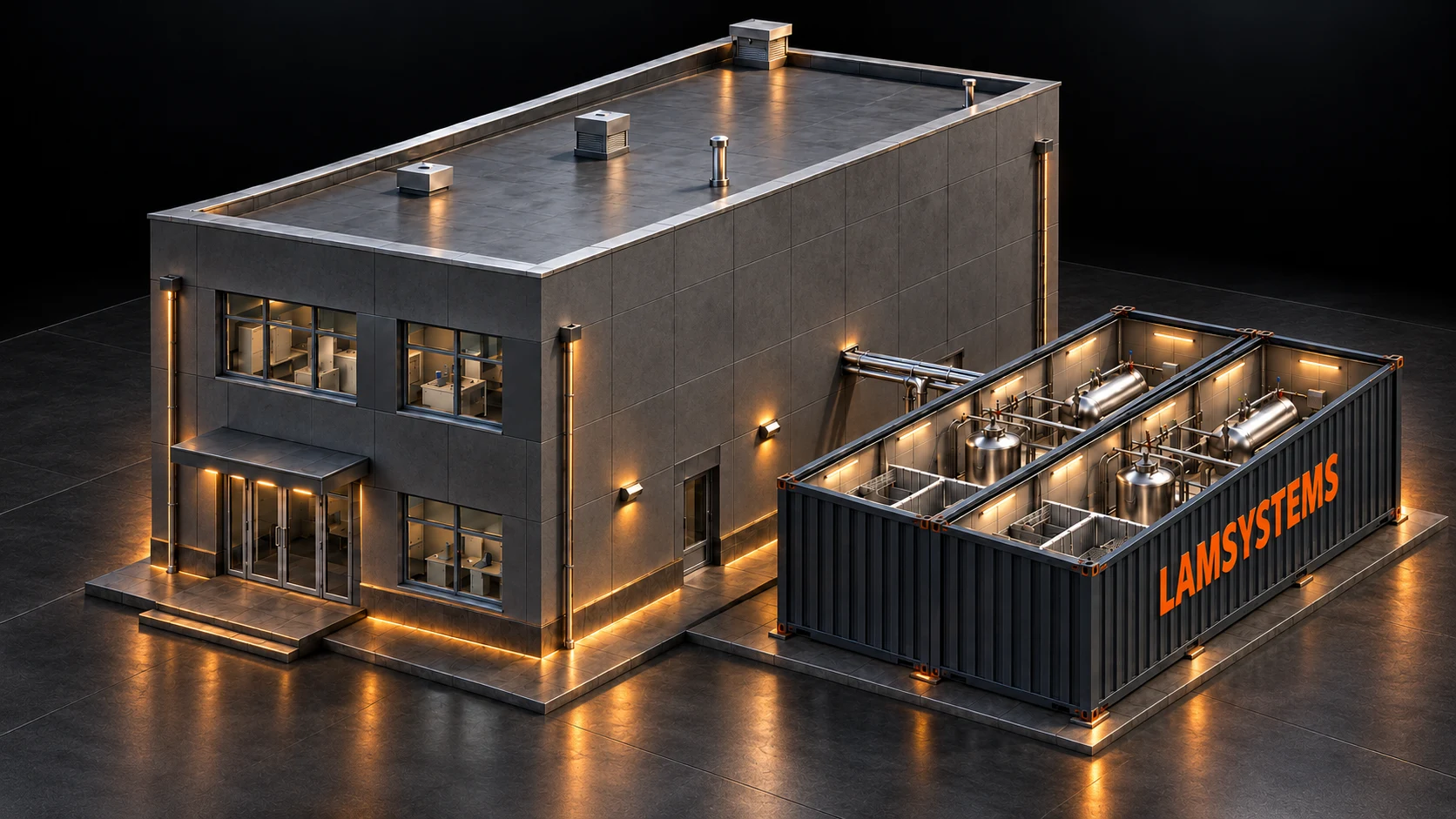

ВИЗУАЛИЗАЦИЯ КОМПЛЕКСАИСПОЛНЕНИЕ ОПРЕДЕЛЯЕТСЯ ПРОЕКТОМ
Планировка помещений
и размещение оборудования
Оборудование и маршруты персонала рассматриваются вместе. Посмотрите, как связаны помещения, стоки и вентиляция.
* Санпропускник включает помещения по обе стороны границы зон. Схема иллюстрирует принцип компоновки, не является рабочим чертежом.
Биобезопасность
и маршруты персонала
Компоновка учитывает повседневную работу оператора, обслуживание и обращение с использованными материалами.
01Санпропускник
Личная и рабочая одежда хранятся раздельно. Душевые и шлюзы организуют переход между зонами. Схема входа и выхода учитывает состав персонала и принятый режим работы.
Тип и состав санпропускника определяются опасностью ПБА и характером работ. Для соответствующих исполнений предусматривают отдельные маршруты входа и выхода.
02Средства защиты
Предусматривают места для чистой рабочей одежды и СИЗ, а также сбора использованных комплектов. Защитная одежда, перчатки, обувь, защита глаз и дыхания подбираются под конкретные операции и риски.
Отдельно определяют оснащение персонала для обслуживания и ликвидации проливов, порядок снятия и обеззараживания СИЗ.
Единого комплекта «СИЗ для любого КТОС» нет. Состав устанавливается для объекта и выполняемой работы.
03Управление воздухом
Вентиляция поддерживает направленное движение воздуха и требуемое разрежение в «заразной» зоне. Очистка приточного и удаляемого воздуха соответствует принятому уровню биобезопасности.
В проекте задают контроль давления, состав фильтрации, проверку фильтров и необходимое резервирование. Для воздушных линий ёмкостей предусматривают собственные защитные решения.
Разрежение, кратность воздухообмена и класс фильтров рассчитываются для выбранного исполнения.
04Обслуживание и материалы
Доступ к узлам, очистка поверхностей и обеззараживание перед ремонтом учитываются ещё в компоновке. Отделка и герметизация подбираются с учётом дезинфекции.
Путь использованных материалов и отходов определяют отдельно от маршрута персонала. Проходной автоклав или другое передаточное оборудование включают при необходимости по проекту.
Наружные трубопроводы
и подключения комплекса
Трасса необеззараженных стоков входит в проект комплекса. Для неё учитывают герметичность, климат и доступ к обслуживанию.
Один из вариантов защиты трассы. Вид оболочки, необходимость обогрева и контроля определяются проектом.
Удержание среды
Герметичная технологическая линия и защита наружного участка рассматриваются совместно. По проекту применяют защищённый канал, кожух или вторичную оболочку, рассчитанные на условия эксплуатации и возможную утечку.
Теплоизоляция сохраняет температуру. Удержание утечки выполняет отдельный защитный барьер.
Длина, перепады отметок и способ прокладки — по площадкеРабота комплекса
в климате вашей площадки
Сохранить температуру оборудования и защитить коммуникации.
Климатические параметры площадки — по СП 131.13330.2025
Оболочка и отопление
Утепление и отопление под расчётные условия размещения.
Трассы и вводы
Теплоизоляция, необходимый обогрев и контроль температуры.
Вентиляция
Защита оборудования от обмерзания с сохранением режима биобезопасности.
Остановка и резерв
Порядок безопасной остановки и резервирование критичных функций.
Температурный диапазон, мощность отопления и охлаждения подтверждаются для конкретного исполнения. В расчёте учитывают работу оборудования и периоды простоя.
Контроль параметров
и защитная автоматика
Автоматика связывает обработку, разрешение сброса и регистрацию событий. Выберите ситуацию, чтобы увидеть принцип реакции.
Обработанные стоки готовы к охлаждению
Контроль перед сбросомПодтверждение режима
Система проверяет выполнение заданных параметров обработки.
Охлаждение и выпуск
После выполнения условий — охлаждение и безнапорный сброс не выше 40 °C.
Регистрация
Параметры обработки и события сохраняются для контроля эксплуатации.
Показана логика защитных функций. Состав сигналов, резервирование и алгоритмы остановки задаются и проверяются в проекте конкретного комплекса.
Исходные данные
для подбора КТОС
КТОС выбирают по составу и объёму стоков, требованиям биобезопасности и условиям площадки. Эти данные определяют технологию внутри комплекса и его инженерное обеспечение.
| Размещение | Отдельная подготовленная площадка |
|---|---|
| Обработка | Термическая, циклическая или непрерывная |
| Производительность | По суточному объёму и пиковым сбросам |
| Биобезопасность | По ПБА, характеру работ и требованиям объекта |
| Ресурсы | Электроэнергия, пар, вода, сжатый воздух — по выбранной системе |
| Наружная трасса | По длине, отметкам и условиям прокладки |
| Климат и резерв | По региону, режиму эксплуатации и оценке рисков |
Границы работ согласуются до поставки
Основание и доступ
Размещение, нагрузки, доставка, монтаж и сервисные проходы.
Точки и ресурсы
Подвод сред, наружная трасса и границы ответственности.
Испытания системы
Монтаж, работа оборудования, защитные функции и эффективность обработки.
Документы и обучение
Инструкции, протоколы, обслуживание и подготовка персонала.
Нормативная основа и исходные материалы
Каталог систем обеззараживания стоков, раздел КТОС. Презентация СТОС от 06.10.2024. Презентация «СТОС — Вячеслав Гневышев», планировка модульного комплекса.
Состав помещений, СИЗ, защитных систем и испытаний уточняется при проектировании. «Чистая» зона на схеме обозначает биологическое зонирование, а не класс чистоты по GMP или ISO.
Не хватает места в здании?
Рассмотрим КТОС на отдельной площадке.
Начните с площадки, состава стоков и доступных ресурсов. На этой основе можно подготовить компоновку комплекса.
Изображения иллюстрируют возможную компоновку. Характеристики, состав поставки и применимость технических решений подтверждаются для конкретного объекта.
