Накопление стоков
Принимает стоки, пока система обрабатывает предыдущую порцию.
Накопительные ёмкости создают буфер между поступлением стоков с объекта и технологическим циклом. Это помогает учитывать неравномерный расход и залповые сбросы.
Посмотреть состав узла
Состав и компоновка СТОС
Рассмотрите все узлы, проследите коммуникации и сравните объёмы ёмкостей. Выберите номер на модели или название в списке.
Загрузка модели…До 7 м³ доступны оба исполнения.
Серебристые корпуса — нержавеющая сталь. Цветные линии обозначают среды по гидравлической схеме СТ.12.
Оборудование и его расположение
20 позиций, включая дополнительное оснащение. Выберите узел, чтобы подсветить его в модели.
Как определены зоны и расположение
Заразная зона: накопительные ёмкости и ёмкости обработки, насосный блок, система «дыхания», блок подачи пара и фильтрации воздуха, пневмоуправление, технологическая обвязка и аварийный сбор.
Чистая зона: шкаф управления, компрессор, ввод пара, подмес воды и выпуск обработанного стока. Парогенератор и водоподготовка показаны здесь как дополнительное оснащение; CIP-мойка — по схеме каталога, с уточнением защиты переходов в проекте.
В проект переносятся объёмы и исполнение ёмкостей. Состав опций и трассы согласовываются с LAMSYSTEMS отдельно.
Модель компоновки не является монтажным чертежом. Геометрия и шаг сетки условные; реальные габариты, резервирование и проходы определяются проектом. Объём ёмкости не равен суточной производительности.
Элементы одной ёмкости
Вертикальное исполнение. Количество и относительное расположение основных элементов.
| Элемент | Количество | Расположение |
|---|---|---|
| Подъёмные проушины | 4 | На верхней части корпуса, вокруг люка; отдельно от ручек крышки |
| Опоры | 4 | Под днищем; нижние связи между опорами |
| Смотровой люк | 1 | В центре верхней части ёмкости |
| Ручки крышки | 2 | Две на крышке накопительной ёмкости |
| Мановакуумметр | 1 | Верхняя часть ёмкости, в составе КИП |
| Датчики уровня | 2 | Верхний и нижний |
| Датчики давления | 2 | Верхний и нижний |
| Термопреобразователи | 1 | Т1 по п. 3.12.3; в модели показан снизу |
| Подключение CIP | 1 | На крышке люка |
| Предохранительный клапан | 1 | В верхней обвязке; по п. 3.2.8 |
| Шкаф пневмоуправления | 1 | На боковой поверхности |
| Комплект заземления | 1 | Наличие — по таблице паспорта; точка крепления — по рабочему чертежу |
| Ввод стоков | 1 | В верхней части корпуса |
| «Дыхание», связь ёмкостей и перелив | По 1 | Верхние подключения по рис. 3.2а |
| Барботёр | 1 | Сбоку, в нижней части корпуса |
| Отвод стока и дренаж | По 1 | Под днищем |
Основание: рис. 3.1–3.4, таблицы 3.1–3.2 и п. 3.12.3–3.12.9. Крепёж, монтажные размеры и точки заземления уточняются по рабочим чертежам. В п. 3.12.3 указан один Т1 на накопительную ёмкость, тогда как подписи рис. 3.2 допускают другое прочтение. В модели принят перечень КИП из п. 3.12.3; окончательное положение Т1 проверяется по рабочему чертежу.

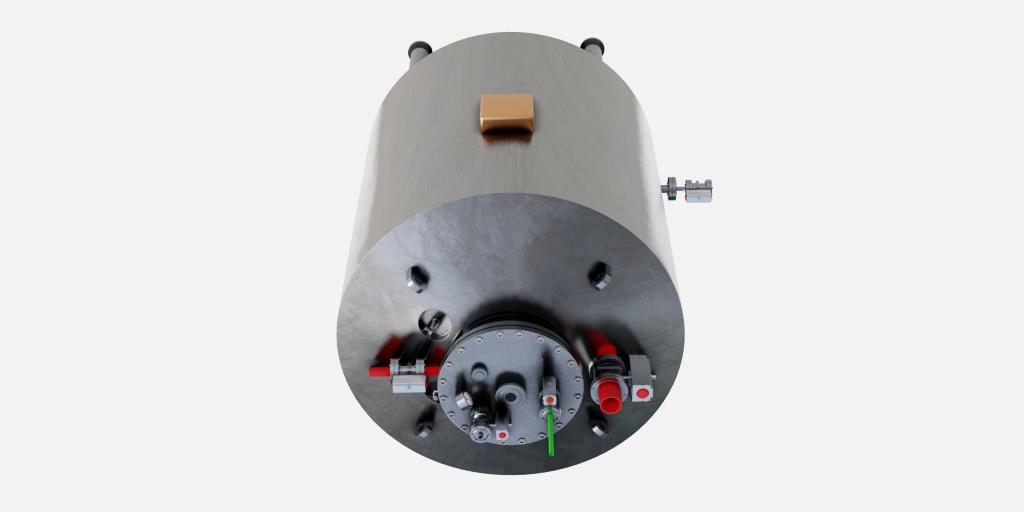

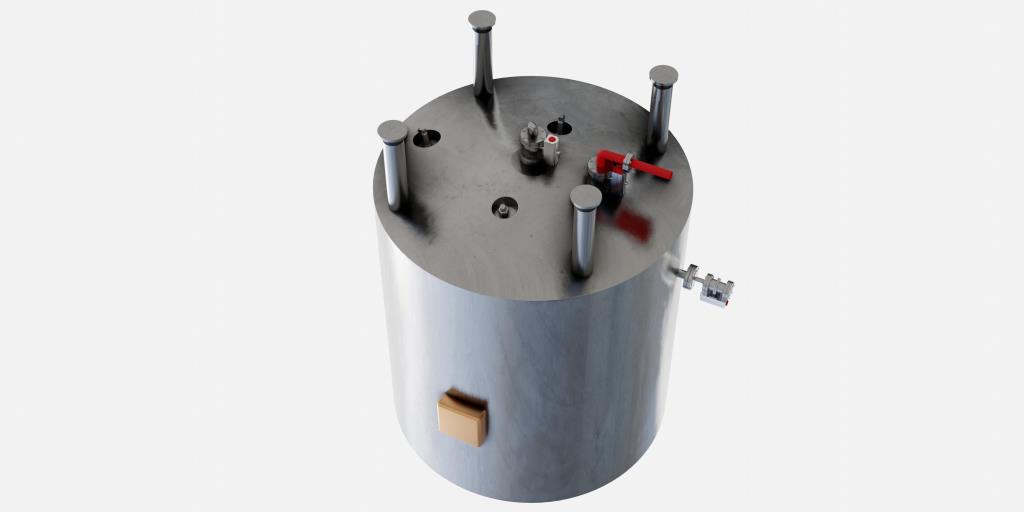

Паспортные виды сверху и снизу
Из чего состоит
- 01Герметичные ёмкости
- 02Ввод, отвод и дренаж стоков
- 03Контроль уровня и температуры
- 04Линии перелива и обслуживания — по проекту
Место в процессе
Стоки от объекта поступают на накопление, затем передаются в узел обработки. Воздух отводится через предусмотренную систему фильтрации.
Что зависит от исполнения
Накопление может быть отдельным узлом или совмещаться с обработкой в одном модуле. Объём и число ёмкостей определяются нагрузкой.
Связанные узлы
Общий процесс
Перемещение стоков
Передаёт стоки от накопления к обработке.
Состав и назначение

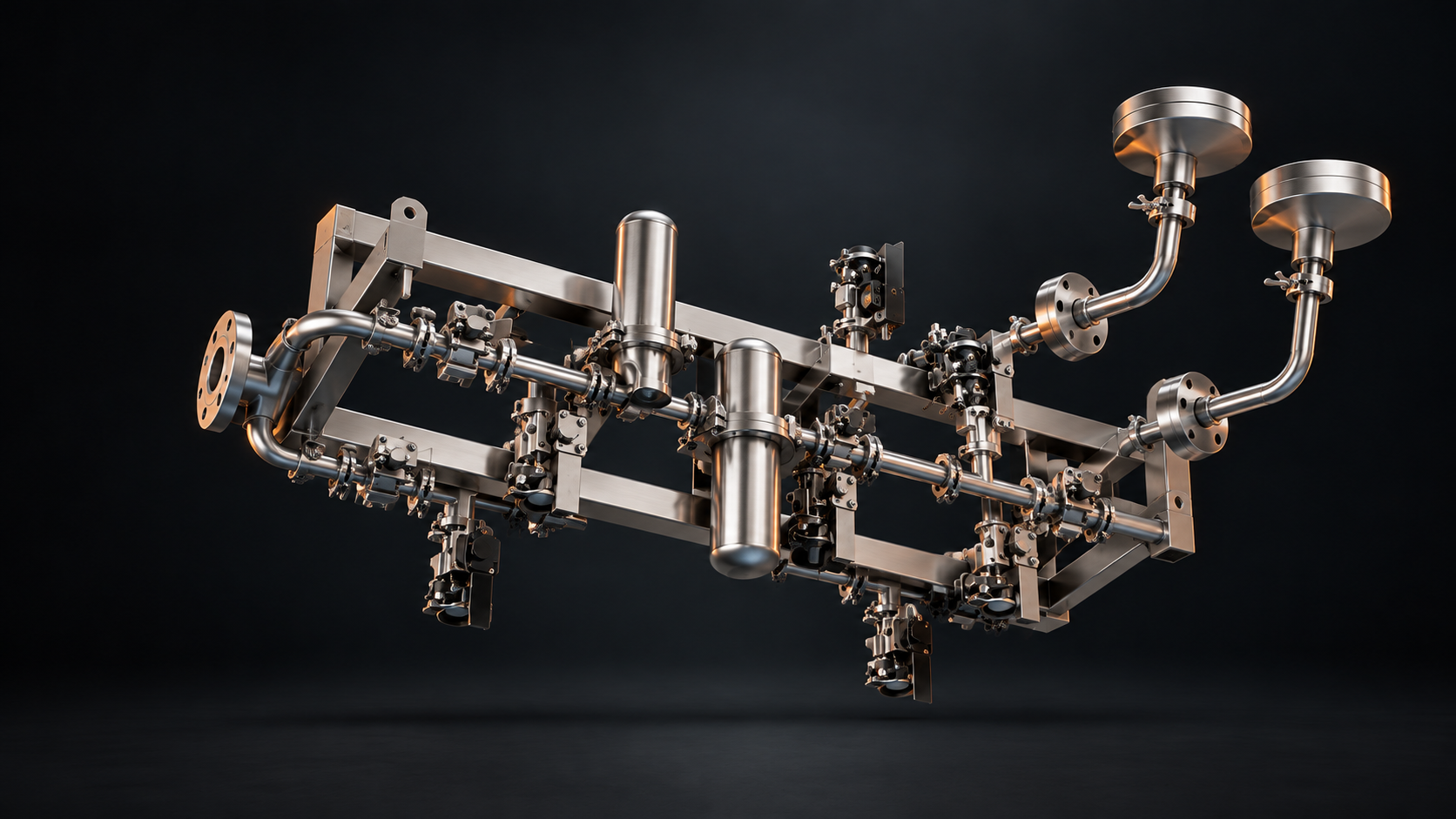

Узел дыхания
