Термическая обработка
Обеспечивает нагрев и выдержку при заданных условиях.
В узле обработки стоки проходят установленный температурно-временной режим. Датчики передают параметры автоматике, которая управляет последовательностью операций.
Посмотреть состав узла
Состав и компоновка СТОС
Рассмотрите все узлы, проследите коммуникации и сравните объёмы ёмкостей. Выберите номер на модели или название в списке.
Загрузка модели…До 7 м³ доступны оба исполнения.
Серебристые корпуса — нержавеющая сталь. Цветные линии обозначают среды по гидравлической схеме СТ.12.
Оборудование и его расположение
20 позиций, включая дополнительное оснащение. Выберите узел, чтобы подсветить его в модели.
Как определены зоны и расположение
Заразная зона: накопительные ёмкости и ёмкости обработки, насосный блок, система «дыхания», блок подачи пара и фильтрации воздуха, пневмоуправление, технологическая обвязка и аварийный сбор.
Чистая зона: шкаф управления, компрессор, ввод пара, подмес воды и выпуск обработанного стока. Парогенератор и водоподготовка показаны здесь как дополнительное оснащение; CIP-мойка — по схеме каталога, с уточнением защиты переходов в проекте.
В проект переносятся объёмы и исполнение ёмкостей. Состав опций и трассы согласовываются с LAMSYSTEMS отдельно.
Модель компоновки не является монтажным чертежом. Геометрия и шаг сетки условные; реальные габариты, резервирование и проходы определяются проектом. Объём ёмкости не равен суточной производительности.
Элементы одной ёмкости
Вертикальное исполнение. Количество и относительное расположение основных элементов.
| Элемент | Количество | Расположение |
|---|---|---|
| Подъёмные проушины | 4 | На верхней части корпуса, вокруг люка; отдельно от ручек крышки |
| Опоры | 4 | Под днищем; нижние связи между опорами |
| Смотровой люк | 1 | В центре верхней части ёмкости |
| Ручки крышки | — | Не добавлены: на паспортном виде отсутствуют |
| Мановакуумметр | 1 | Верхняя часть ёмкости, в составе КИП |
| Датчики уровня | 3 | Верхний аварийный, рабочий на корпусе и нижний |
| Датчики давления | 1 | Верхняя часть корпуса рядом с люком |
| Термопреобразователи | 2 | Верхний Т1 и нижний Т2 |
| Подключение CIP | 1 | На крышке люка |
| Предохранительный клапан | 1 | В верхней обвязке; по п. 3.3.6 |
| Шкаф пневмоуправления | 1 | На боковой поверхности |
| Комплект заземления | 1 | Наличие — по таблице паспорта; точка крепления — по рабочему чертежу |
| Патрубки валидации | 2 | На крышке рядом с центральным подключением CIP |
| Вводы пара | 2 | Один сверху; второй — наклонный боковой |
| Линия связи ёмкостей | 1 | Верхняя часть корпуса |
| Подключения рубашки | 2 | На одной стороне: вход снизу, выход выше |
| Ввод стока и дренаж | По 1 | Под днищем |
Основание: рис. 3.1–3.4, таблицы 3.1–3.2 и п. 3.12.3–3.12.9. Крепёж, монтажные размеры и точки заземления уточняются по рабочим чертежам.

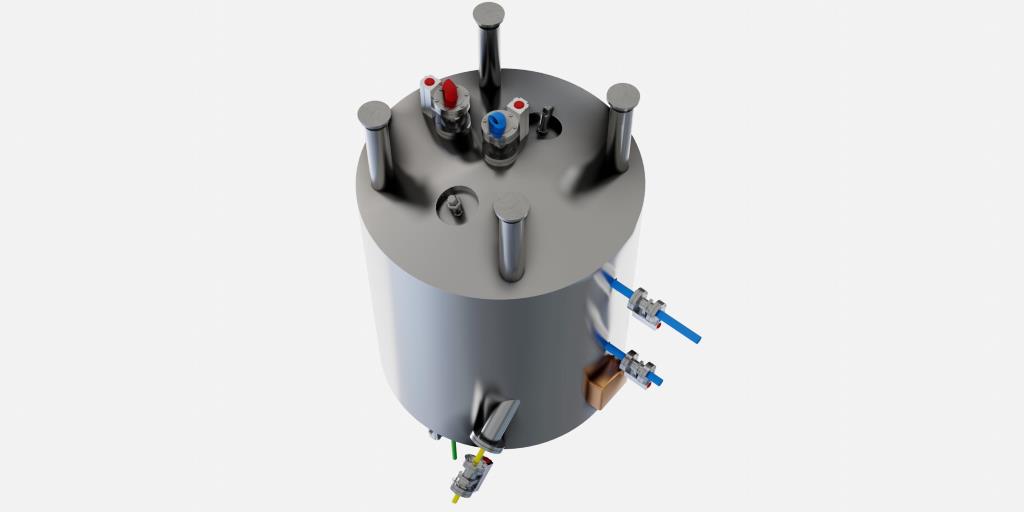

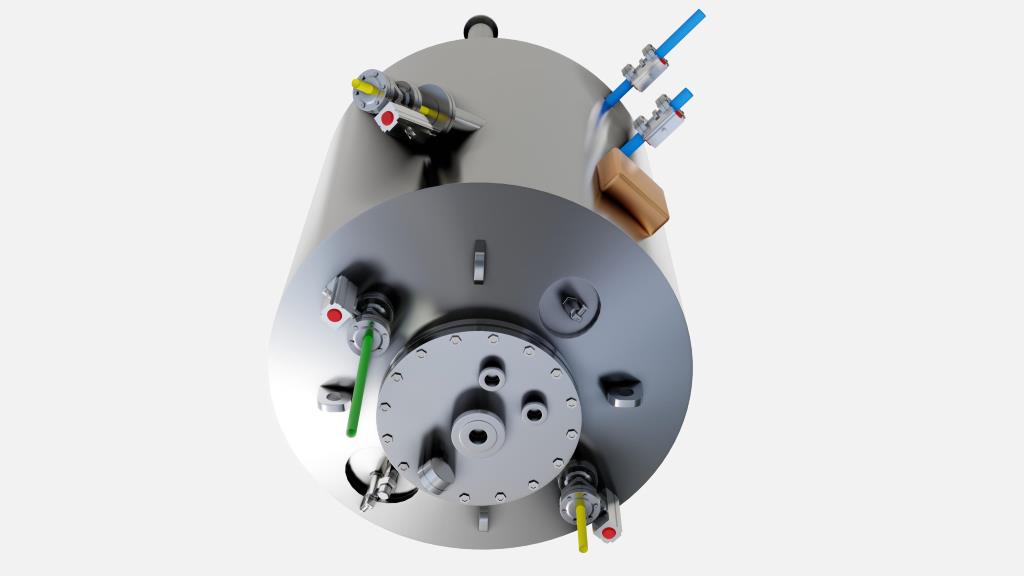

Паспортные виды сверху и снизу
Из чего состоит
- 01Ёмкости или проточный контур обработки
- 02Элементы нагрева
- 03Датчики температуры и давления
- 04Технологические вводы и защитная арматура
Место в процессе
Получает стоки и тепло, выполняет обработку и передаёт обработанный поток на охлаждение.
Что зависит от исполнения
В ёмкостной системе используется порционная обработка, в проточной — нагрев и выдерживание движущегося потока. Режим определяется технологической задачей.
